坑透经验交流

晋东南办事处 陈茂
    熟能生巧,是我们做每一件事流下汗水的回报。得益于在晋东南办事处有更多的机会锻炼坑透数据的采集和数据处理,现在能很明显感觉到自己的成长。能感觉出一年前的自己虽然做过几个坑透也能把数据解析的流程走下来,可是那时候了解的还太肤浅。也许不久的将来,还能再一次感觉到现在对坑透的了解也不是很透彻,还有很多还未了解到,还未学习到,但是我期待能更进一步学习到更多,得到更多老师和同事的指导,期待我的成长。
    现就成长历程中收获的一些东西与大家做个交流,如果对于坑透的一些了解还有错误或偏见,希望能得到大家的指导。
    坑透是物探方法的一种,与其他所有物探方法一样,现场数据采集和数据处理及分析是两个相辅相成、缺一不可的重要环节,下面我从这两个方面分别介绍一下个人总结及学习的一些经验。
1、现场数据采集
    现场采集第一手数据的质量可以说是特别重要的一个环节,现场如何高效率的采集高质量的数据,通过在晋煤地区多次参与井下无线电磁波穿透探测施工,我个人有几个总结:
    1、 无线电波透视工作前要根据仪器操作规程充分做好入井前准备工作,在探测期间需断电;
    2、 无线电波透视工作最佳时间,在工作面掘进贯通后,回采设备安装之前,借拆、装设备的间隙进行,无线电波透视和生产两不误,同时可减少很多繁琐的准备工作和辅助工作,并使无线电波透视工作有一个良好的环境,取得良好的效果;
    3、 发射巷,发射期间尽量保持发射线圈和发射巷巷帮、底板垂直,同时避免发射线圈变形;接收巷,接收期间尽量保持接收天线和接收巷巷帮、底板垂直;
    4、 发射机和接收机的时间表对好后,按同一时间发射和接收,接收时间开始后,等待几秒到接收值稳定后开始接收,可避免采集开始时跳动大的幅值。
    5、 对于煤矿井下巷道中的一些人工导体干扰,发射点尽量远离金属支架密集地点;接收天线离铁轨、电溜子高1m左右;同时保证两巷金属管、缆线不连通;
    6、 对于接收信号采集的一些技巧,想和同事们交流一下,目前个人感觉两个人一起配合接收,一个背线圈一个操作仪器,一前一后保持一米左右距离同步前进,100m接收过程中不停留采集数据这种方法是效率最高也是最省体力的。具体施工中背线圈和操作接收机的人员需要各自注意的是:
    (1)背线圈人员要尽量保持线圈平面和巷道侧帮底板都垂直,且行走平稳速度均一,如有地面变化及时提醒后面接收机操作人员,每到一个接收点及时报数提醒接收机操作人员采集数据;
    (2)接收机操作人员尽量保持行走速度和步距与背线圈人员一致,配合默契后可放心的把地面突变的情况交给同伴,一心观测接收机DB值变化,及时采集到正确的数据。
    坑透实验和项目的实施,接收与发射的配合、接收人员之间的配合、发射人员之间的配合非常重要,这对我们现场能否高效高水平采集数据起到至关重要的作用。
2、软件操作及处理
    关于软件操作方面,我们不能依赖智能化的软件,还要使用异常交汇法结合来圈定坑透异常区,根据矿方的三维物探资料、上下同位置已采煤层和巷道已揭露的地质情况等综合判断,更加精细的解释地质异常区。
    现就2014年1月16日在山西晋城某矿3301工作面一切眼段坑透培训数据做详细说明:

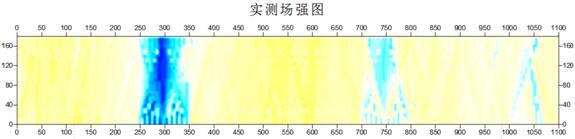

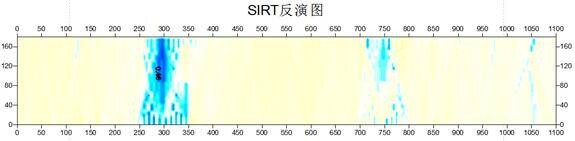

按照单纯靠软件成图的数据处理习惯,从头到尾按智能化的软件流程走下来,最终出图为:

    我们如果按照sufer出图来圈定异常区,可能就会过大,不能给矿方一个更好的指导意义,但是我们根据异常交汇法和地质资料相结合,就能更精细的圈定异常区的大致范围,如下:

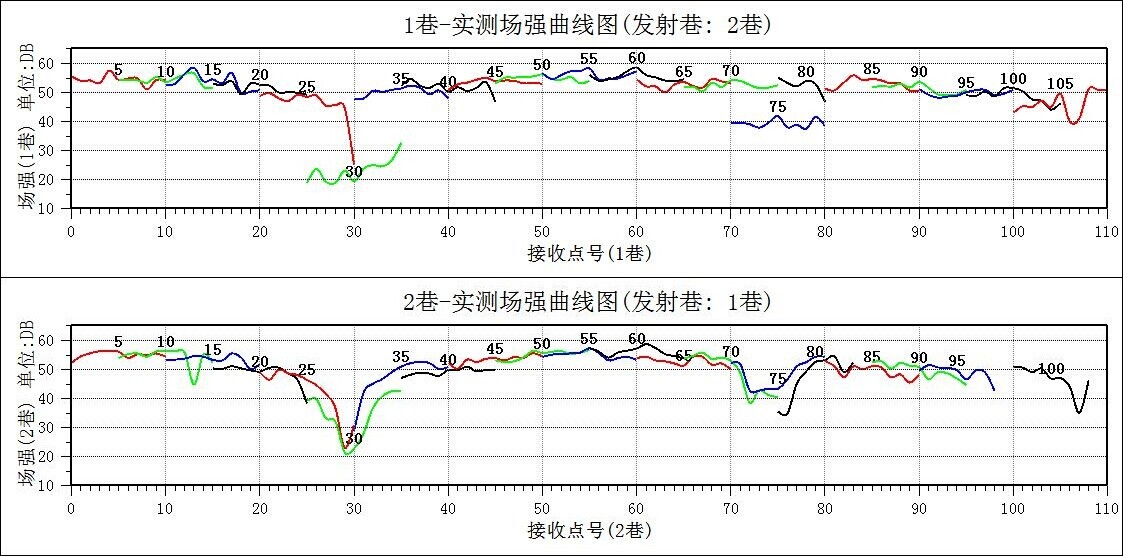

    该次在3301工作面一切眼段坑透实验数据采集时巷道条件较好,并且工作面已停电,给我们的坑透培训创造了很好的条件。下图为两条巷道数据的综合曲线图:

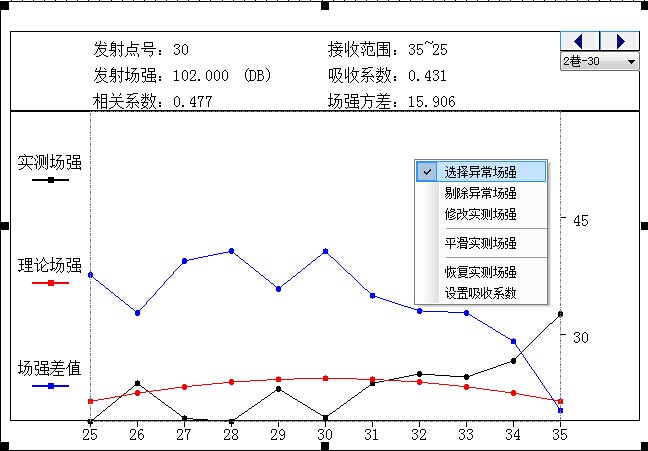

    从综合曲线看,本次数据采集信噪比很高,数据质量很好,2巷揭露75#点附近陷落柱反应很明显,2巷预计在30#点附近揭露但是实际未揭露的陷落柱也反应很明显,判断为隐伏陷落柱。使用软件中自带的异常交汇法,首先点击综合曲线图,在图内点击右键如下图:

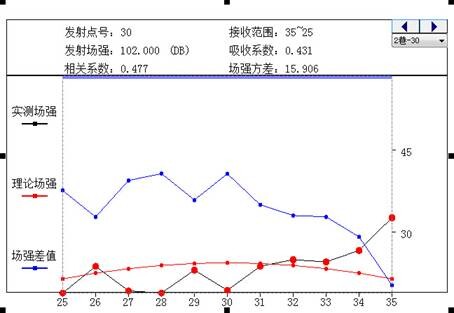

    鼠标左键不放选中异常场强点25~30#点,黑色实测场强曲线中的点变为红色大点,如下图:

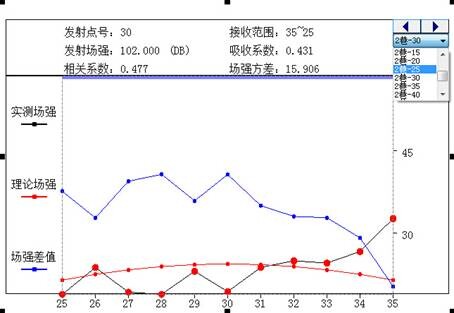

    按照同样方法,根据综合曲线图,将每一个对应发射点的异常场强选中,切换其他发射点方法如下图:

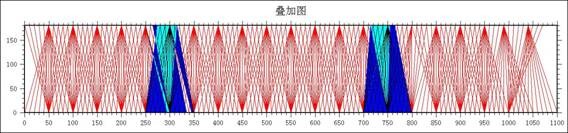

    选完所有异常场强点后,点击叠加图,仅仅选中射线分布图和异常交汇图,得到如下图:

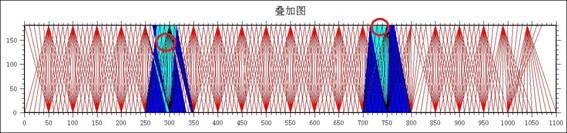

    如上叠加图所示,浅蓝色部分即为异常交汇法得到的叠加异常区,蓝色部分为排除异常区范围,结合地质资料,圈定陷落柱范围需要压覆该浅蓝色部分内的所有射线,我们便可以大胆圈定如下陷落柱大小和范围:
    利用综合曲线图和异常交汇法,我们可以有更多参考来让我们更为准确圈定地质异常区的大致范围,目前该矿3301工作面还未回采,但是已经钻探验证,与我们坑透成果几乎完全一致。
3、结语
    我们的进步,需要不停的学习和实践,也需要大家的交流,互相学习和指正,可以让我们少走不少弯路,即使走弯路也是再一次验证。所以还是希望能得到大家的指正,共同学习,共同进步。
