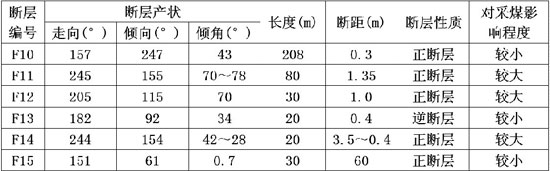

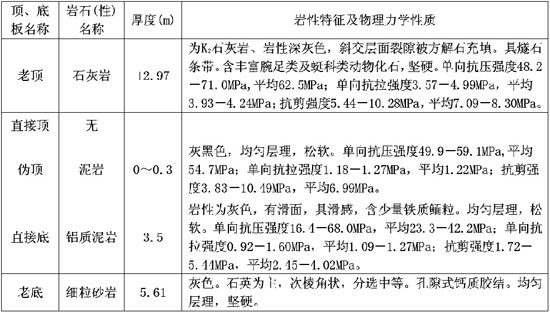

本工作面回风顺槽揭露有F10、F11、F12三条正断层,运输顺槽揭露有F13逆断层和F14、F15正断层,其中F10断层(距回风大巷258m)落差0.3~0.2m,延伸约208m到运输顺槽;F11断层(距回风大巷831m)落差1.4m,倾角70~78°,断层附近有次生小断层,预计向工作面内延伸80m;F12断层(距回风大巷1206m)落差1.0m,倾角72°,导水,该断层在切眼内落差减小到0.6m,预计在工作面内延伸30m;F13逆断层(距运输大巷138m)落差0.4m,和巷道近似垂直;F14断层(距运输大巷760m)在揭露2#陷落柱前揭露,巷道右帮初见落差3.5m,左帮揭露落差0.3m,左帮钻探探测落差1.0m;F15断层(距运输大巷802m)落差0.7m,预计和F13断层在工作面内相互切割,延伸约30m。
(2)陷落柱
10103运输顺槽距运输大巷761~802m处揭露2号陷落柱,该陷落柱在巷道右帮揭露长度41m,陷落角28°左右,巷道左帮煤层没有完全陷落,其中11#煤层基本连续。陷落柱不导水,能见到溶洞,其中充填方解石。陷落柱破碎带上有灰岩碎块、泥岩包裹体和碎煤。煤岩层产状:走向158°,倾向68°,倾角2~15°。
二、无线电波透视基本原理
无线电波透视方法(也叫坑透法)最初是由苏联学者A.D彼德洛夫斯基于1929年提出的,他称之为无线电波阴影法。
无线电波透视技术是基于岩石的介电常数的差异为基础的。交替成层的含煤地层是非均匀介质,电磁波在含煤地层中传播可分解为垂直层理和平行层理方向,在垂直层理方向是非均匀介质,在同一煤层一定范围内平行层理方向上可近似认为是均匀的。采面巷道通常都是布置在同一煤层中,电磁波透视是在顺煤层的两巷道或两钻孔中进行,因此透视时的电磁波传播仍可利用均匀介质中的传播公式,假设辐射源(天线轴)中点0为原点,在近似均匀、各项同性煤层中,观测点P到0点的距离为r,P点的电磁波场强度Hp由下式表示:

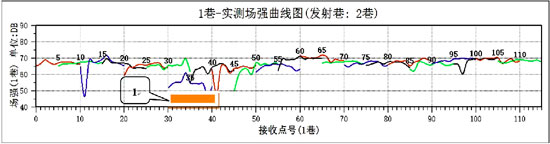

图3a 10103回风顺槽无线电波透视实测场强曲线图

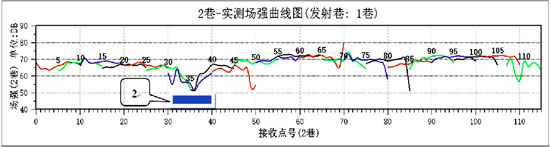

图3b 10103运输顺槽无线电波透视实测场强曲线图

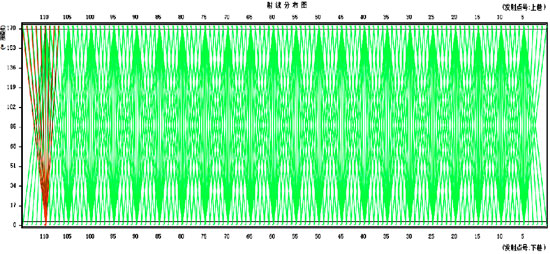

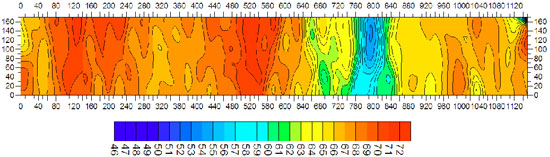

图4 10103工作面无线电波CT成果图

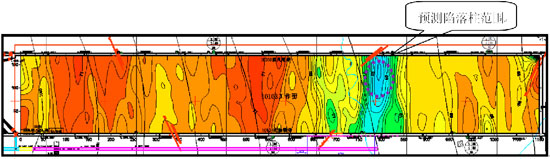

图5 10103工作面无线电波CT成果图与CAD结合图
