YCS512矿用本安型探水仪的经验总结 |
东北办事处 白永利 3月份公司在东北办鹤岗地区进行了YCS512矿用本安型探水仪工业实验,通过本次实验让我了解了YCS512在硬件、软件等方面的诸多优点,现对YCS512矿用本安型探水仪的特点进行以下总结,以增进大家对YCS512矿用本安型探水仪的了解,方便以后的使用: 一 仪器特点 1)探测盲区小,浅层地质分辨能力强。通过对多次探测结果分析显示,盲区均小于5m,相比同类型的瞬变电磁仪盲区减小很多;设备系统关断时间短和背景场分离技术,配合高密度时窗序列,可大大提高浅层地质分辨能力,在减小勘探盲区方面确实起到了作用; 2)探测精度高,能够清晰探测出距离较远、富水范围较小的异常区域,圈定异常范围更加精细,分辨率相比同类型的瞬变电磁仪也明显提高,实验中探测的已知富水区为距离探测位置80m左右的4个水仓,测线垂直水仓走向,能够清晰地反映出水仓的位置,具体见下图;

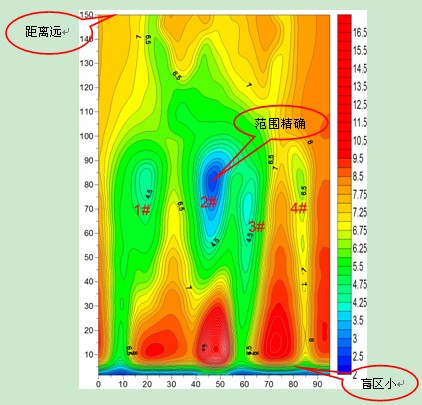

 图一 探测距离与探测精度图
3)探测深度大。增益倍数提高,动态范围宽,对微弱信号的分辨识别能力更强,既提高了分辨能力,也保证了探测距离,仅在本次实验中,在存在低阻异常区的情况下仍能够探测150m左右,在高阻背景场情况下可以探测250m左右,相比其他类型的瞬变电磁仪都有所提高; 4)压制干扰能力强。在有无660V动力电干扰影情况下,探测结果几乎不受影响,具体如图二所示;

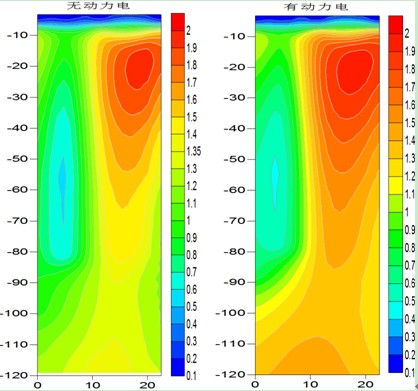

 图二 660V动力电干扰影情况下压制能力对比 5)强大的背景制导作用。在不接线圈的情况下可以检测仪器的本身噪声,接上线圈后可探测出背景噪声。可以为使用者在不同的探测背景环境中提供不同的参数设置建议,更加人性化与精准化,大幅度提高数据采集的质量; 6)可使用重叠与中心两种不同的线圈,根据探测目标与探测环境可进行选择性使用,并且不同的回线装置形式匹配不同的时窗; 7)采用全区算法,全区算法相对晚期算法更加科学,解析结果更加精确; 8)具有现场解析功能,仪器提供现场解析功能,除了提供常见的时间—电压图、测点—电压图、电阻率图、点化图等图形显示之外,还可以在现场快速得到较为精细的视电阻率等值线成图结果; 9)操作简单,具有完整的帮助与提示功能,让初学者能够轻松而快速的掌握操作方法; 10)探测过程中可根据仪器探测得到的测道-电压图中电压值与离差值、视电阻率图中视电阻率值初步判断地下电阻率变化情况,如是周围干扰,可以对干扰进行移除或者跳过,或者特别记录,保证升井后对处理结果做到全面的分析,并排除干扰。 二 仪器使用的一些常识 1)对于开着溜子的现场,电磁波受干扰严重,几乎无法采集有效数据,本次在井下实验时进行了简单检测; 2)探测环境中实体金属(比如铁轨)相对空心管状金属对探测影响严重,实体金属对电磁波吸引能力强,而管状金属具有一定的屏蔽作用; 3)特别要注意探测背景的变化,对不同背景环境的数据进行整体分析会使高阻背景场的异常无法显示出来,需做校正或分段分析; 4)对于探测环境中的金属干扰体,比如铁轨与U型钢,可采取使线圈离开铁器一定距离,但不能过远也绝对不能接触金属(具体距离还需进一步实验,要考虑全空间效应,要保证探测数据为有效值),可以减小干扰体对数据质量的影响; 5)探测时要注意测道-电压图,根据电压、离差值大小判断数据质量。
|
|
