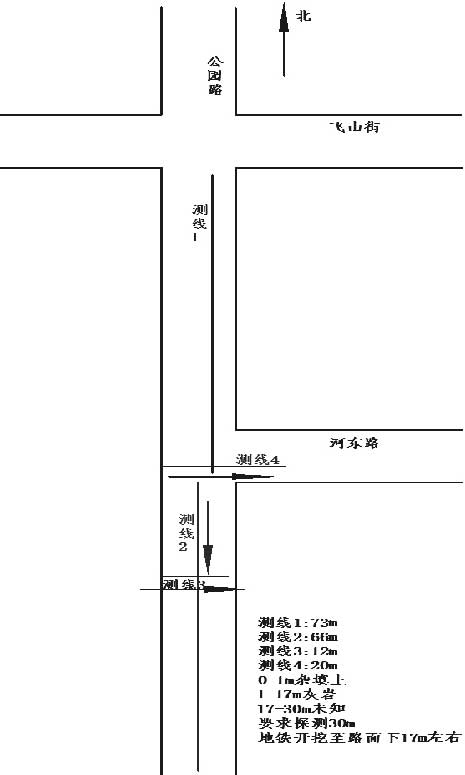

图1 测线布置示意图

1.2 结果分析
1.2.1 南北向测线

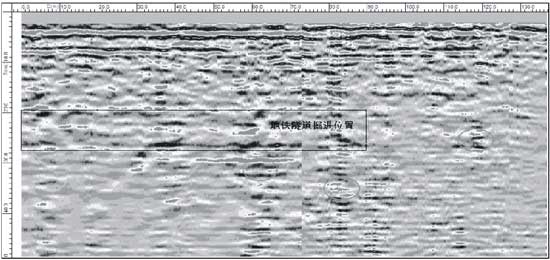

    测线1及测线2方向相同，探测方向均为由北向南，两条测线合并后结果如图2所示，横坐标为距离，纵坐标为时间，地下介质平均速度应在1500m/s至1900m/s左右，图2中黑色框标注位置为地铁隧道顶底界面及大致掘进位置。另外红色圈区域为疑似地下溶洞位置，并在剖面上形成绕射弧及多次反射特征。

(a)测线1剖面                                                                     (b)测线4剖面
图2 测线1及测线2深度偏移剖面

    测线3及测线4方向相同，探测方向均为由西向东，两条测线结果如下，图中为深度剖面，横坐标为距离，纵坐标为时深度。测线3中地层层位清晰平缓，测线4靠近起始位置有绕射弧产生，则测线4对应为地铁已开挖区段，测线3位置测线较短，表现为未开挖地层特征，进一步证明测线1及测线2剖面中确定的开挖位置为图1红色箭头所示位置。

(a)测线3剖面                                                                                     (b)测线4剖面
图3 测线3及测线4深度偏移剖面

2、瞬变电磁法探测
    瞬变电磁法属时间域电磁感应方法。其探测原理是：在发送回线上供一个电流脉冲方波，在方波后沿下降的瞬间，产生一个向回线法线方向传播的一次磁场，在一次磁场的激励下，地质体将产生涡流，其大小取决于地质体的导电程度，在一次场消失后，该涡流不会立即消失，它将有一个过渡(衰减)过程。该过渡过程又产生一个衰减的二次磁场向掌子面传播，由接收回线接收二次磁场，该二次磁场的变化将反映地质体的电性分布情况。如按不同的延迟时间测量二次感生电动势V(t)，就得到了二次磁场随时间衰减的特性曲线。如果没有良导体存在时，将观测到快速衰减的过渡过程；当存在良导体时，由于电源切断的一瞬间，在导体内部将产生涡流以维持一次场的切断，所观测到的过渡过程衰变速度将变慢，从而发现导体的存在（如图3-1）。瞬变电磁场在大地中主要以“烟圈“扩散形式传播，在这一过程中，电磁能量直接在导电介质中传播而消耗，由于趋肤效应，高频部分主要集中在地表附近，且其分布范围是源下面的局部，较低频部分传播到深处，且分布范围逐渐扩大。
2.1 测线布置

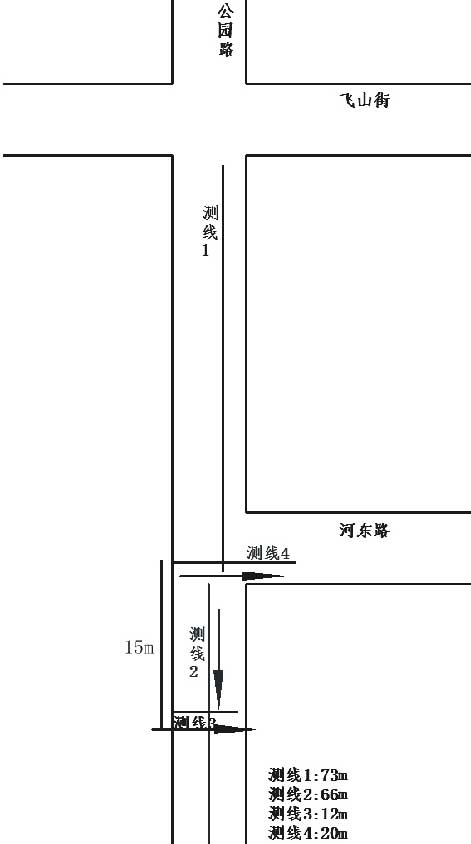

    共布置4条测线，沿公园路布置南北向测线2条，在河东路附近布置东西向测线2条，具体位置如图4所示。

图4 瞬变电磁测线布置示意图

2.2 结果分析
2.2.1 测线1结果分析

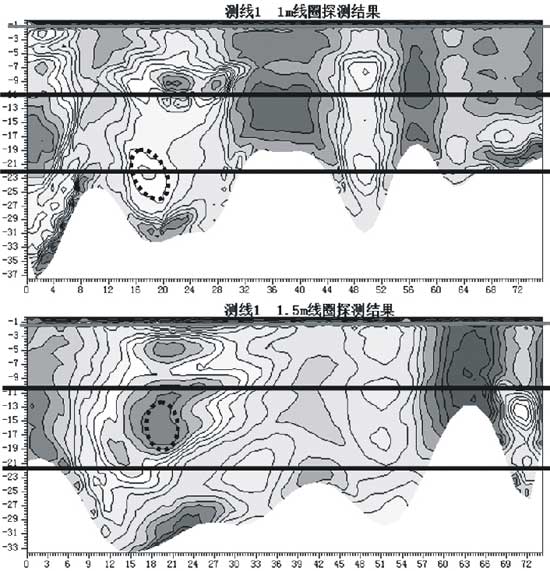

    测线1探测方向为由北向南，采用两种线圈进行探查，以确定浅层探测效果，如图为两条测线对比结果，横坐标为距离，纵坐标为深度，图2中黑色实线位置为地铁隧道顶底界面及大致掘进位置。另外黑色点线区域为疑似地下溶洞位置。

图5 测线1探测结果图

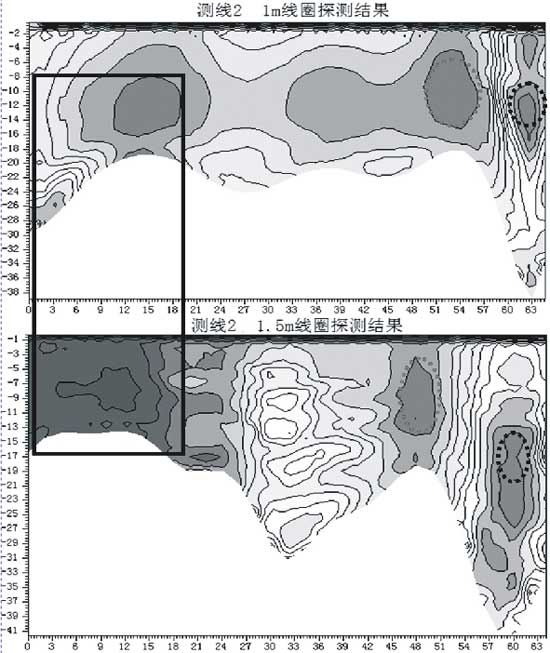

图6 测线2探测结果图

    测线2探测结果：黑色框推测为地铁当日掘进位置，红色点线推测为路基的填充材料。黑色点线推测为岩溶发育所致。

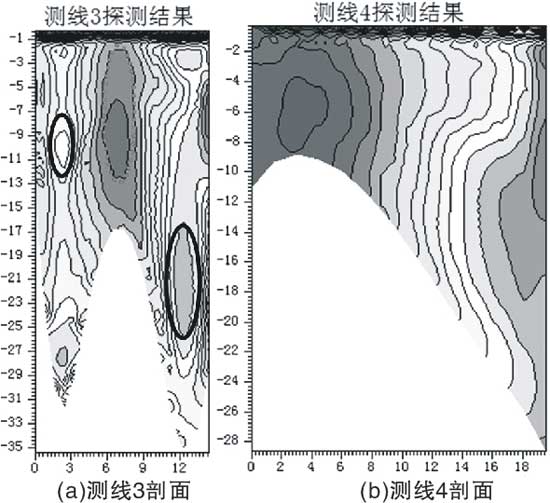

图7 测线3及测线4探测结果图

    测线3：黑色实线推测为岩溶发育所致，红色点线推测为受金属井盖影响造成的低阻区域。
    测线4：尾部高阻推测为地铁开挖空洞造成的影响。
3、结论
综上所述可得：
    (1)综合两种方法分析地铁掘进位置为测线地震映像测线90m位置处，瞬变电磁法测线二横向坐标18米位置处，地铁顶板距地表18m左右，区域内岩溶有一定的发育，浅部地层稳定性及连续性一般。
    （2）通过分析地震映像法勘探精度高，但横向地质信息表达不清晰，瞬变电磁法横向信息表达清晰，但异常区范围和纵向深度不好确定。通过两种方法使用可以提高勘探精度，互相补充。
