矿用无线电波透视仪
矿用无线电波透视仪
产品型号: YDT88(A)
生产厂家: 福州华虹智能科技股份有限公司
适用范围: 用于采煤工作面内部断层、陷落柱、煤层厚度变化等影响开采地质因素的探查;也可用于工作面内瓦斯富集评价、富水性评价等领域的科学研究。
  仪器简介     产品特点     技术参数     工程案例

矿用无线电波透视仪是由福州华虹智能科技股份有限公司通过引进先进的数字通信调制、高速采样、嵌入式系统等技术开发完成的新一代无线电波透视仪。该仪器具有收发一体、透视距大、信号输出稳定等特点,操作灵活便利,极大提高现场的施工效率及探测精度。

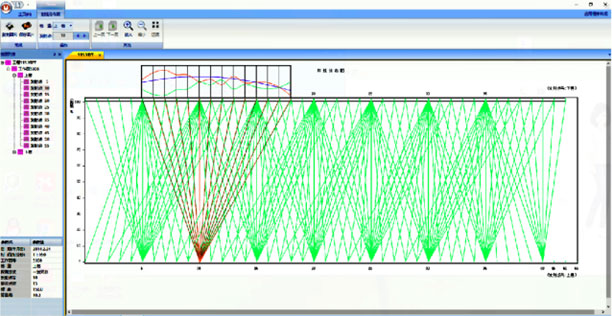

施工射线分布图

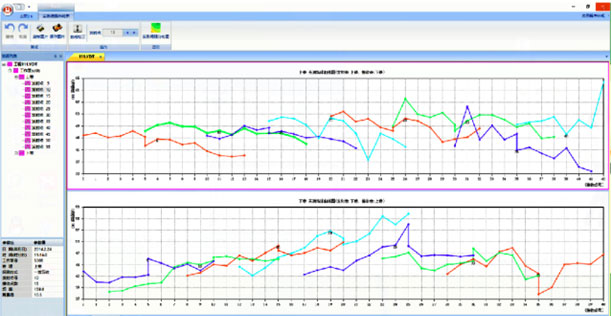

实测场强曲线图



综合曲线图

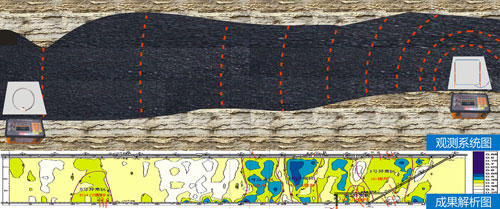

工作原理
由于电磁波在煤岩介质中传播时,其强度和相位大小与煤岩的电阻率、介电常数和磁导率等电磁参数密切相关,在煤系地层的岩-煤-岩的沉积序列中,上下覆岩层相对电阻率低,对电磁波的吸收系数高,使电磁波传播的能量主要集中在煤层介质中,无线电波透视探测就是以此为基础的。煤层在沉积过程中受到各种地质过程的作用,造成煤层介质的电性参数不同,当无线电波穿过煤层不同位置,电磁波能量的吸收是有差异的,电阻率较低的介质就有较大的吸收作用,穿透的能量就衰减了。无线电波透视探测是在综采工作面双巷交替进行,从一巷发射另一巷接收。经过双巷交替穿透数据的迭代反演等数据处理,形成综采面的吸收系数CT成像,为综采面的安全回采提供技术保障。

系统配置
基本配置:YDT88-Z(2台)+发射线圈(1套)+接收线圈(1套),单发单收
全配置:YDT88-Z(2台)+发射线圈(2套)+接收线圈(2套),单收,不交换施工
双收配置:YDT88-Z(3台)+发射线圈(1套)+接收线圈(2套),单发双收
双收全配置:YDT88-Z(4台)+发射线圈(2套)+接收线圈(4套),双收,不交换施工


多频一体:多合一接收线圈,操作便利、灵活
超大透距:接收灵敏度高,透射力强,最大可超300m
高分辨率:抗干扰力强 、发射效率高,纵向分辨率高
智能高效:满足双巷不交换施工和一发多收、收发一体
轻便灵活:对比传统仪器,体积小、重量轻
暂无信息...
暂无信息...
