中国矿井物探网 - 物探仪器 - 矿井地质探测仪


信息来源:网站编辑部   添加日期:2013-11-13   浏览次数:13217

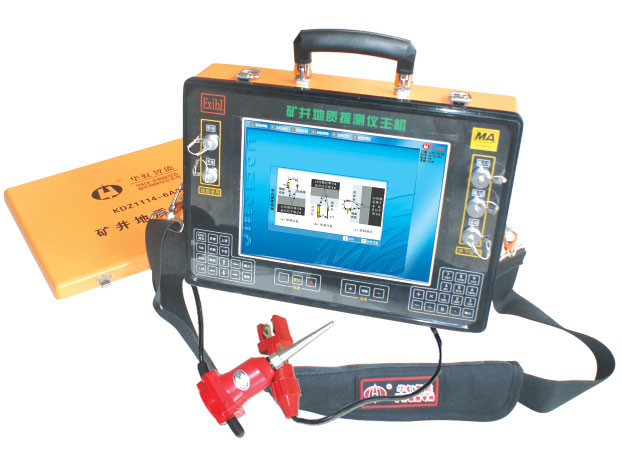

矿井地质探测仪
矿井地质探测仪
产品型号: KDZ1114-6A30
生产厂家: 福州华虹智能科技股份有限公司
适用范围: ● 采空区探测
● 陷落柱探测
● 巷道迎头超前探测
● 顶底余煤煤厚探测
● 巷道揭煤距离探测
● 锚喷大巷安全性评价
● 巷道围岩松动圈探测
● 底板岩层完整性特征评价
● 基岩界面及起伏形态探测
● 巷道侧帮构造实时剖面探测
● 工作面内断层及隐伏构造探测
  仪器简介     产品特点     技术参数     工程案例

煤安证号:MFA080065;主机MFA080063;防爆证号:CCCMT16.0348。
    本产品基于矿井震波运动学和动力学特征的理论研究,通过对数学建模、反演算法、图像处理、地质解析等专项技术开发形成井下地震的各种探测技术方法,用于解决井下采掘工作面前方及周围未探明的构造和影响范围及巷道余煤(岩)厚度等的预测预报。

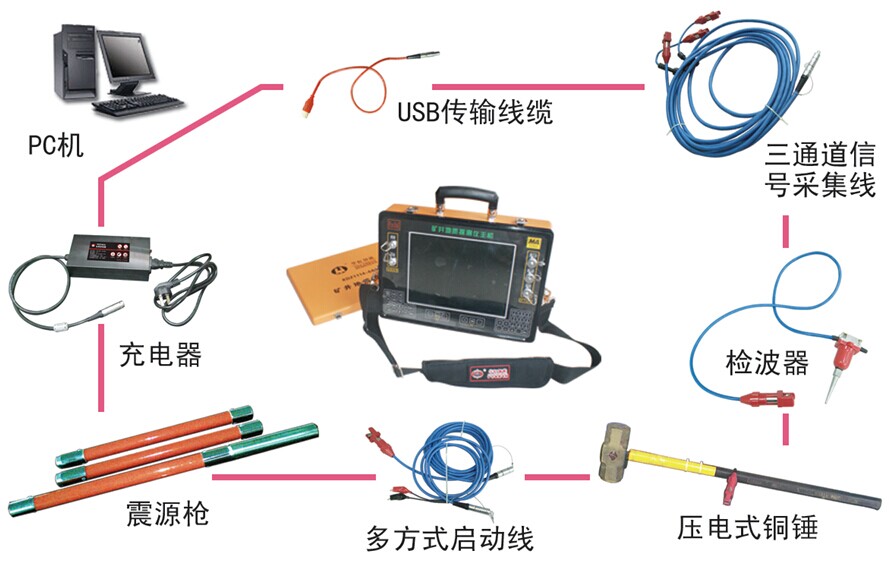

硬件构成图


1、嵌入式操作系统:采用嵌入式Linux操作系统,并自行研发了一套具有自主知识产权的、适合于多品种多规格浅层地震勘探仪器开发的嵌入式主机硬件和软件平台。
2、集成有多种浅层地震勘探技术:集成了瑞利波法地震勘探、反射波法地震勘探、折射波法地震勘探等多种技术与方法,可灵活使用。
3、全图形化彩色中文操作界面:无论是启动引导画面,还是工作界面都是采用全图形化彩色中文画面。
4、完全交互式操作和实时在线式帮助:对现场勘探处理过程中出现的各种各样情况都能进行自动识别或判别,若出现差错会提醒用户。
5、轻质便携:在现场探测过程中具有可提、可背、可挂等特点。
6、安全防爆:外壳采用全密封结构,属于本质安全型的防爆设备。
7、防潮防尘:主机底部壳体使用整体密封的钢壳,面板接插件使用防潮防尘罩,外壳防护等级达到IP54,可在潮湿尘埃环境下使用。
暂无信息
■ 山西某矿1020工作面机巷迎头超前探测
探测目的:1020工作面机巷前方三维物探显示存在一个落差10m左右的断层,为确定前方断层的具体位置,实施矿井震波探测。
探测方案:在迎头采用单点和反射共偏移的探测方法探测,反射共偏移的偏移距为1m,道间距为0.2m,移动步距为0.2m。
结果解释:通过震波超前探测,分析前方28m、47m及66m分别出现地质异常体。

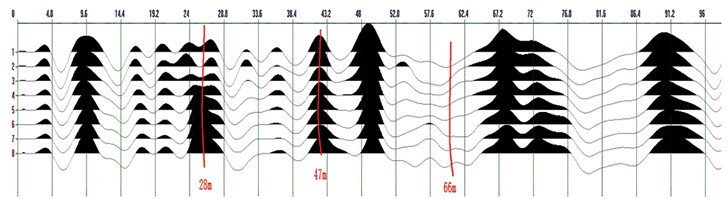

震波探测结果解释图

结果验证:在当日探测迎头前方30m位置揭露落差为2.5m的断层,前方44m及49m位置揭露两个落差分别为1m和7m的断层。

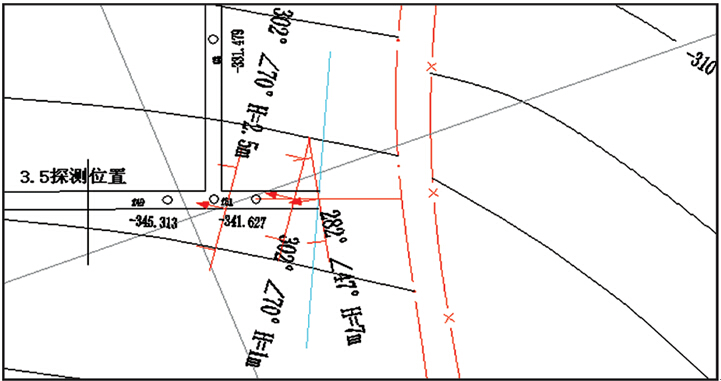

现场揭露平面图

■ 四川某矿回风斜井地质异常区震波探测
探测目的:探测四川某矿回风斜井掘进过程中遇到的地质异常区。

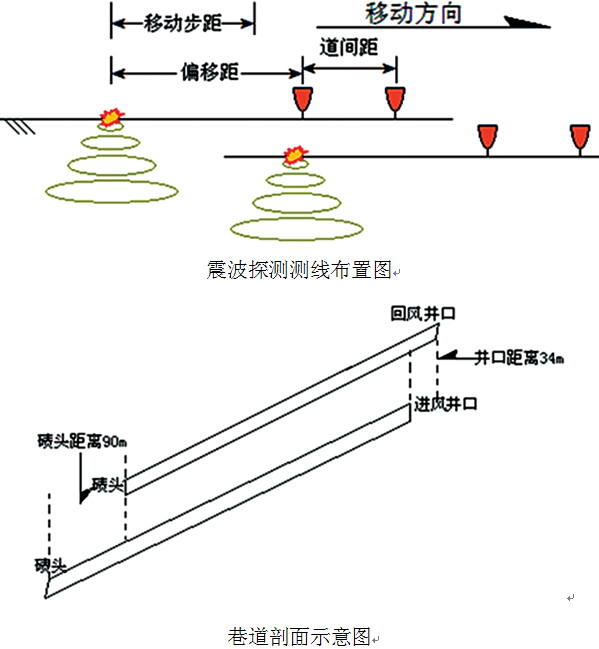

探测施工方案:本次探测采用反射共偏移方法进行探测,偏移距2m,道间距2m,移动步距2m,对地质异常区进行探测。

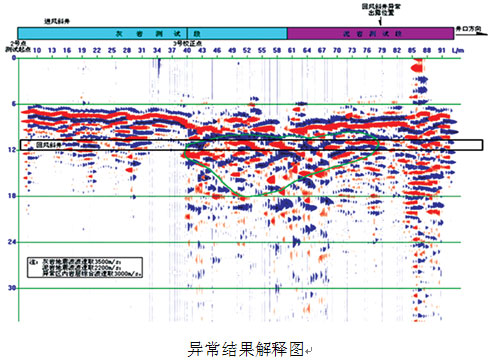

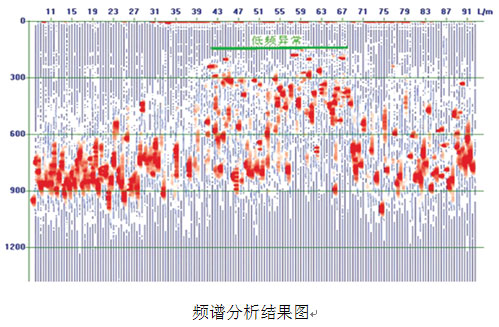

探测成果解析:异常区位于横轴40- 78m,纵轴11-18m范围内,根据地质条件及异常区形态,推断其为陷落柱。


钻探验证情况:实际揭露为一宽26m,纵深20m的陷落柱,与物探结果吻合。
