中国矿井物探网 - 物探仪器 - 矿用本安型探水仪


信息来源:网站编辑部   添加日期:2013-12-13   浏览次数:19901

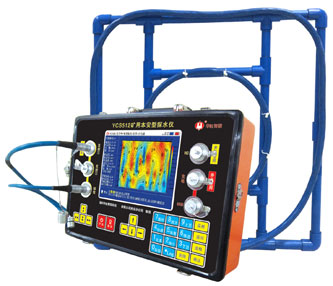

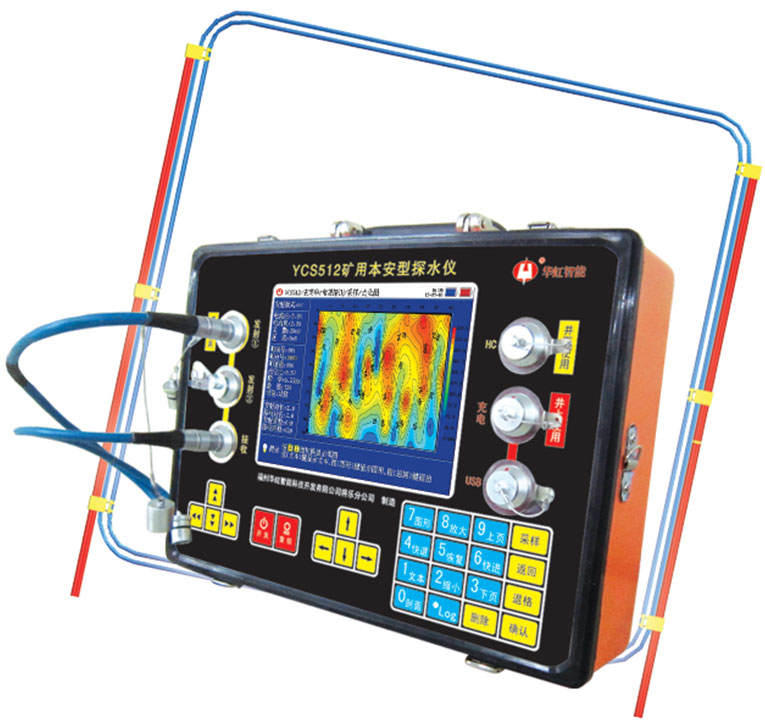

矿用本安型探水仪
矿用本安型探水仪
产品型号: YCS512
生产厂家: 福州华虹智能科技股份有限公司
适用范围: ●巷道迎头富水异常超前探测
●工作面顶底板富水异常区探测
●巷道顶底板富水区异常探测
●溶洞富水性探测
●采空区富水性探测
●导水通道探测
●防治水的注浆效果评价
  仪器简介     产品特点     技术参数     工程案例

煤安证号:MFA130327;防爆证号:CCCMT13.0662。
    矿用本安型探水仪是利用矿井瞬变电磁(MTEM)探测原理,针对煤矿采空区、断层、破碎带、陷落柱、溶洞充水、岩溶发育区、围岩等地质异常体的不同电性特征,实现对掌子面前方以及巷道侧帮、煤层顶底板等方向富水区域的探测。

1、探测盲区小:系统关断时间短和背景场分离技术,配合高密度时窗序列,可大大提高浅层地质分辨能力,减少勘探盲区。
2、现场解析:提供了现场解析功能,用户可以在测试现场快速得到较为精细的等值线成图结果。
3、专利线圈:可在同一线圈上设置不同发射线圈匝数和调整发射倾角,提高测试的灵敏度。
4、抗扰力强:实现现场干扰抑制,大幅度提高数据采集的质量和有效时长,在同场条件下提高有效的地质测深能力。
5、专用平台:仪器采用自主设计的双核处理平台,提供多核、高效的数字信号处理能力,并可远程固件升级。
6、测道可调:仪器有20-512测道任意选设,可提升测点分辨率,减少体积效应。
7、操作简单:系统提供一键采样和一键恢复功能,以及在线帮助系统,大大方便用户的操作使用。
8、全区算法:系统集成全空间下全区视电阻率反演算法,采用该算法电阻率差异明显,对低阻异常水体的圈定更加敏感。
暂无信息
河北某矿81005工作面底板富水性探测

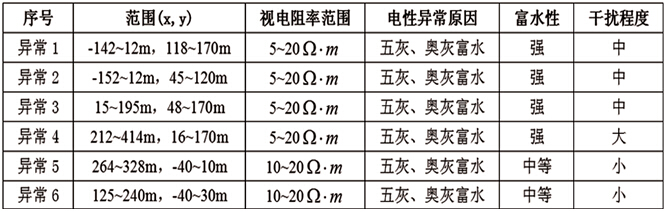

81005工作面底板瞬变电磁探测结果共存在6处低电阻异常区域,具体范围如上图所示圈出区域。

图为河北某矿81005工作面底板30m、38m、45m、50m、60m和70m深度岩层水平方向的电性变化情况。
通过对比不同深度视电阻率水平切片可以得出,在81005工作面底板方向岩层的富水性较强,同时在同一水平上岩层电性变化较大,说明底板方向岩层的裂隙发育,存在导水的可能。


81005工作面底板不同深度岩层电性分布图

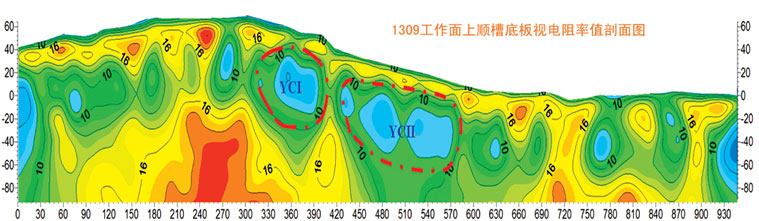

   山东某矿1309工作面巷道底板砂岩、灰岩富水区探测 瞬变电磁底板方向探测结果,在测线330~390m及450~570m存在两个低阻异常区域,分析主要为底板砂岩水和灰岩水引起。 打钻验证:针对330~390m富水异常区布置钻孔,该孔16m处见水,初始水量约12m³/h,终孔水量约15m³/h,水压为0.26MPa;针对450~570m富水异常区布置钻孔,该孔施工至14m处见水,初始水量约28m³/h,终孔水量约35m³/h,水压为0.28MPa。
