中国矿井物探网 - 物探仪器 - 矿用多道并行直流电法仪


信息来源:网站编辑部   添加日期:2013-11-13   浏览次数:9139
矿用多道并行直流电法仪
矿用多道并行直流电法仪
产品型号: YDZ16(B)
生产厂家: 福州华虹智能科技股份有限公司
适用范围:     本产品可以用于采煤工作面内、掘进巷道前方、巷道底板下所隐伏的导水、含水通道及构造探测,溶洞、采空区的富水性探测,也可用于注浆等防治水治理的效果评价等。
  仪器简介     产品特点     技术参数     工程案例

防爆证号:CCCMT13.0265;煤安证号:MFA130203。
    YDZ16(B)矿用多道并行直流电法仪,是由福州华虹智能科技开发有限公司联合相关高校、科研院所专家、教授结合十多年的矿井物探研究经验发展起来的新一代电法设备。
    YDZ16(B)矿用多道并行直流电法仪,每次供电可同时获得多个测点数据,是一种同电场观测技术,一次布极后可完成自然电场、人工电场的电测深、电剖面等数据的采集,数据精确度和施工效率极高。仪器提供多种探测方式,用户可根据现场条件和探测需要灵活选择,由于采用了硬件多重滤波和软件特殊的滤波算法处理,仪器信噪比大大提高,实现对巷道前方、底板和工作面中隐伏地质问题和富水情况的精确探测。

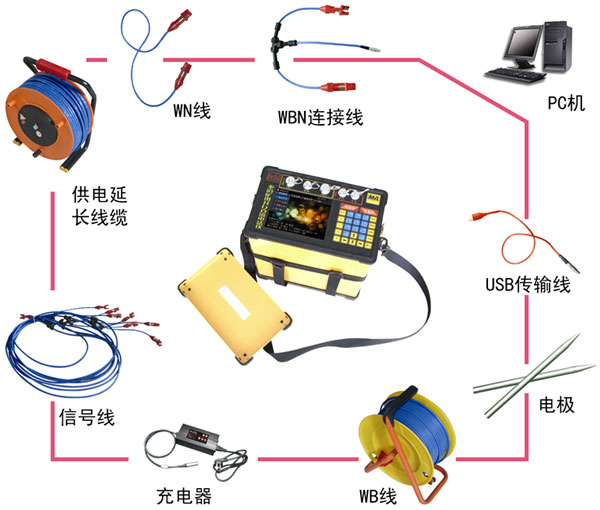

硬件构成图

YDZ16(B)矿用多道并行直流电法仪

1、并行采集:采集效率大大提高,并且使各电极点的数据采集位于同一电场环境下,数据精度更高。
2、多种探测方法:仪器提供多种探测方法:超前探测、并行探测、常规探测、用户探测。
3、低耗省电:采用低功耗cyclone III系列芯片,在电量充足的情况下,可连续工作4小时以上。
4、信噪比高:采用硬件多重滤波和软件特殊的滤波算法处理,大大提高了仪器的信噪比。
5、固件升级:可对仪器主机的嵌入式软件进行远程在线升级。
暂无信息
■ 贵州某矿电法超前探测富水陷落柱

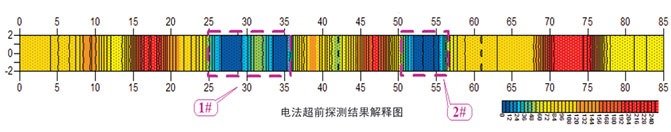

结果解释:本次电法超前探测结果显示,在迎头前方25~35m范围内视电阻率值偏低,为1#低阻异常区;在迎头前方50~57m范围内视电阻率值相对偏低,为2#低阻异常区。结合测区地质资料分析,1#、2#低阻异常区为陷落柱发育区域,陷落柱相对富水或是陷落柱内充填黄泥等导致低阻异常。


验证资料:经矿方钻探及巷道实际揭露验证,巷道迎头前方有两个陷落柱,陷落柱富水,但水量不大。
■ 河南某矿电法超前探测巷道迎头前方富水性

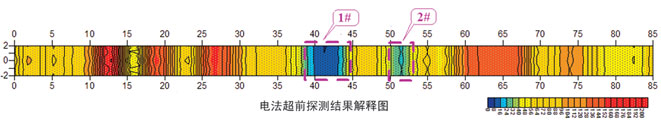

结果解释:本次电法超前探测结果显示,在迎头前方39~45m位置为1#低阻异常区,50~53m位置为2#低阻异常区,1#低阻异常区相对2#低阻异常区阻值更低,推断1#、2#低阻异常区相对富水,其中1#低阻异常区威胁相对更大。
验证资料:巷道在掘进过程中,对1#、2#低阻异常体进行钻探,在迎头前方40m(1#低阻异常区位置)出水,初始水量45m³/h,打钻在2#低阻异常区范围内未出水,但巷道掘进至2#低阻异常区范围顶板有滴淋水现象。
■ 山西某矿东大巷13区巷道底板富水探测

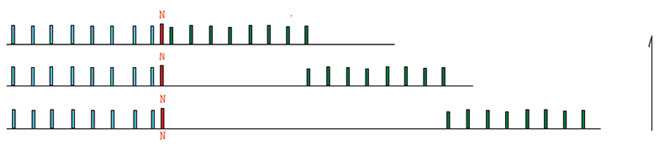

探测目的:探测东大巷13区瓦斯抽放泵站向里400m左右范围内巷道底板的富水异常区。 探测施工方案:探测现场每个测站共跑极3次,如图所示为单测站布置示意图,共布设13测站。


单测站布置

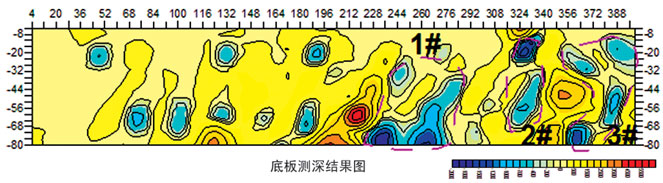

探测结果:1#低阻异常区位于测线横向228-284m,纵深32-80m左右区域;2#相对低阻异常区位于测线横向316-340m,纵深12-68m左右区域;3#相对低阻异常区位于测线横向348-400m,纵深12-80m左右区域。推断1#、2#、3#相对低阻异常区为富水性相对较强区域。


验证资料:针对3个异常区布置钻孔,每个钻孔均有不同的水量涌出。
