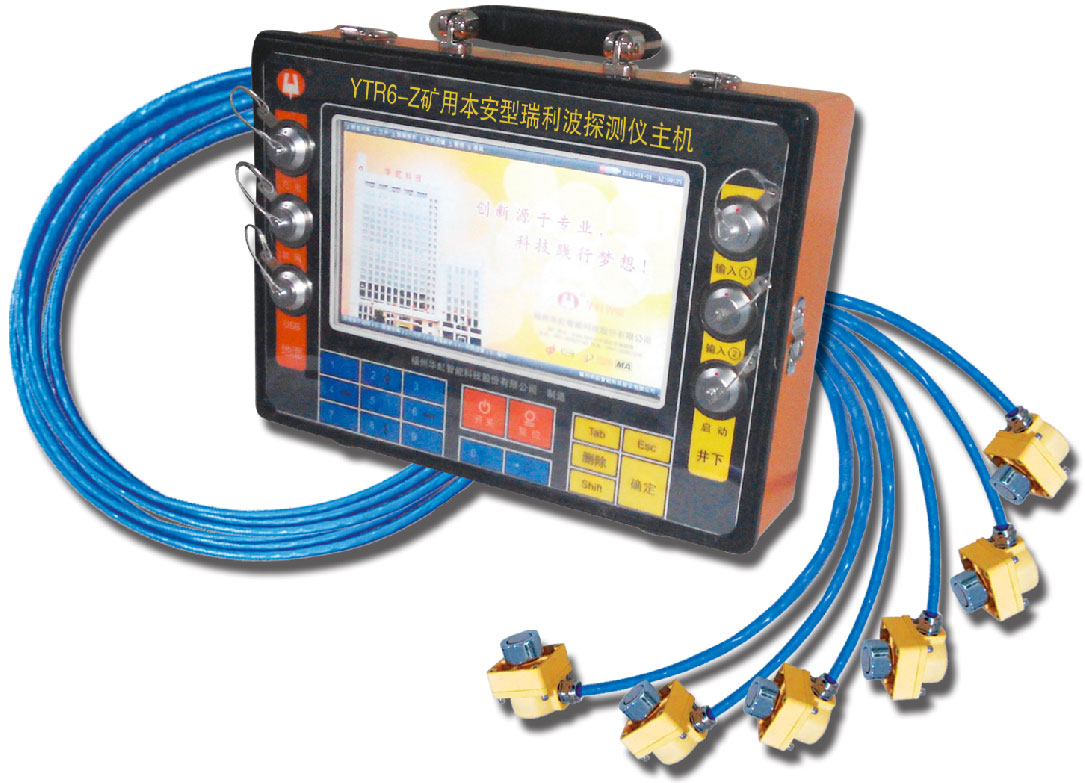

矿用瑞利波探测仪
矿用瑞利波探测仪
产品型号: YTR6
生产厂家: 福州华虹智能科技股份有限公司
适用范围: 1、掘进迎头前方构造探测,如断层、裂隙带、煤层变薄等;
2、巷道侧翼已揭露断层跟踪及隐伏构造探测;
3、工作面内隐伏构造、煤层不连续地质体的探测;
4、下组煤层厚度及深度变化探测;
5、巷道顶、底板隔水层厚度探测;
6、其他一些用途的探测。
  仪器简介     产品特点     技术参数     工程案例

煤安证号:MFA140082    主机煤安证号:MFA140083
防爆证号:CCCMT14.0070
仪器简介
    矿用瑞利波探测仪是利用多道瞬态面波勘探原理,针对煤矿构造以及其他地质异常体的不同频散特性,实现对迎头前方以及巷道侧帮、煤层顶底板等方向的异常构造探测。
瑞利波勘探特点
    瑞利波的能量分布仅限于自由表面垂向方向为两倍瑞利波波长范围的薄层介质内。说明瑞利波的探测深度有限,主要是用来解决浅层地质问题。瑞利波对浅表薄层勘探具有分辨率高、施工条件要求低、仪器轻便、探测速度快、经济效益好等优点。

■ 专业平台
仪器采用最新的A8 S5PV210处理器,主频1G,512M DDR2 SDRAM,1G NAND FLASH,仪器采用了∑-△24位ADC、STM32专业数据处理平台等先进技术,支持远程固件升级,形成一个高性能的硬件数据采集和处理系统,具有实用性、先进性和新颖性。
■ 功能强大
仪器携带分辨率为1200×600的10寸宽屏的液晶显示屏,波形、参数以及人机操作显示分布合理且人性化,仪器中数据文件管理采用Linux文件管理方式,可以方便的实现文件的显示、删除、导出等功能,通信采用了计算机的USB口,大大提高了仪器的实用性。仪器支持动圈振动速度检波器和及速度数字检波器,使得仪器可适合于不同的探测环境。仪器支持现场快速解析数据出初步成果图,为现场工作提供有力保障。
■ 数据处理能力强
仪器拥有相位差法和频散谱法两种提取频散曲线的方法,针对现场探测环境的需求,可以有针对性的选择有效的方法提取有效的瑞利波频散曲线,同时仪器提供频散曲线正反演功能,通过专业的拟地震曲线来表示探测结果。
■ 探测时间长
仪器采用标称电压6.4V,容量8000mAh的锂电池组供电。连续工作时间可达4个小时以上,同时具有过压、过流、短路的保护功能。
■ 探测深度大
通过特制的震源信号激发装置,高灵敏度的检波器以及专业的信号处理方法等,使瑞利波信号中的极低频部分得以保留,为探测深度的增加提供了有力的保障。
■ 安全性更强
仪器主机电路全部为本质安全电路,并且通过国家矿用产品MA安全标志审查,并按照规定程序批准的图样和技术文件制造生产,已取得该矿用产品MA安全标志,可在瓦斯、煤尘爆炸性混合物等环境中安全使用。
暂无信息
某地表层位分析试验

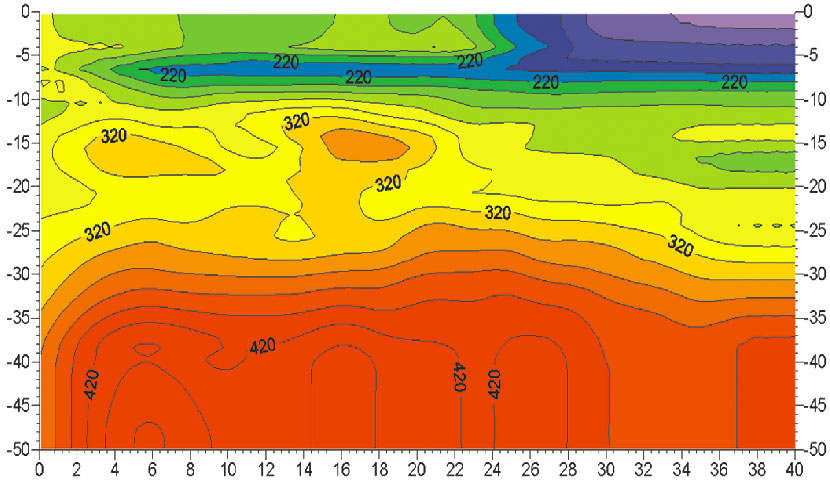

速度剖面图

    从上图可以看出,地表以下深度在0~8米范围内,速度较低且杂乱无规律,分析为公园上覆填土层。深度在8~25米范围,平均速度达到300米/秒左右,推断为第四纪表土层;其中测线的24~40米范围,深度在8~20米范围处速度稍低,分析为风化、剥蚀造成。深度在30~50米范围,平均速度在400米/秒以上,分析为基岩层。实际地层情况是地表7米以上都是杂填土,地表以下28~30米处见基岩分界面,和探测结果分析基本吻合。
某矿一采区回风巷迎头超前探测实验

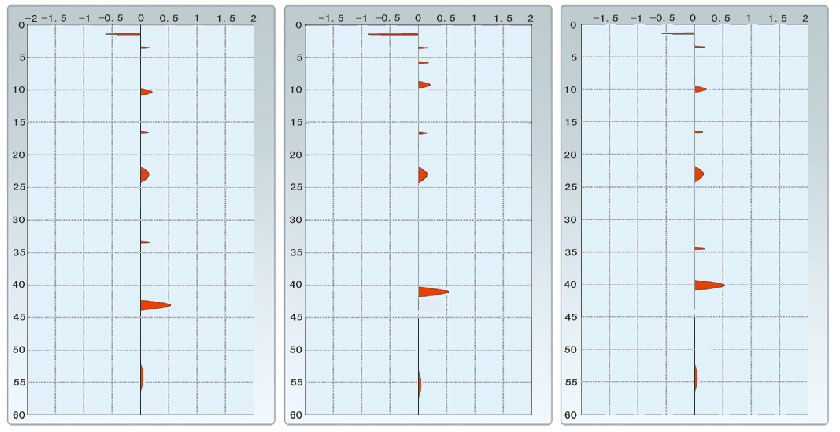

    图为三幅迎头超前探测拟地震曲线结果,从图中可以看出在迎头前方1.5米、3.5米、10米、16.5米、23米、40米和55米处共存在7处异常界面,综合分析、推断,迎头前方1.5米处为裂隙;迎头前方3.5米、16.5米、55米处为岩层面度变化区,对掘进影响不大;迎头前方10米、23米、40米处为构造发育带。经过后期揭露验证,迎头前方1.5米处为含水裂隙;迎头前方9.4米、21.5米、41.3米处分别存在落差1.5米、0.8米、2.7米的断层。探测结果与实际揭露情况基本相符
