矿用本安型瞬变电磁仪
矿用本安型瞬变电磁仪
产品型号: YCS256
生产厂家: 福州华虹智能科技股份有限公司
适用范围:     可用于巷道迎头前方的超前探测;工作面煤层顶、底板富水异常区探测;侧帮和工作面内含水构造和异常富水区探测。
  仪器简介     产品特点     技术参数     工程案例
煤安证号:MFA120132;防爆证号:CCCMT12.0246。
    YCS256矿用本安型瞬变电磁仪是依据时间域全空间瞬变电磁场的基本原理,通过发射线圈向地质体发射瞬变一次场,这种迅速衰减的电场在其周围的介质中感应出新的二次场,通过接收线圈测量二次场随时间的变化特征,反映了感应场所覆盖的地质体按电性特征的空间分布规律,通过矿井瞬变探测技术的信号处理、干扰校正、算法反演、时深转换及成图处理,进而得到地质异常体的分布、规模、形态等信息。利用煤矿采空区、岩溶发育区、围岩、断层、破碎带、溶洞充水等地质现象的不同电阻率反映,实现对掌子面前方以及巷道侧帮、煤层顶、底板等方向的富水区域进行较精确解析。

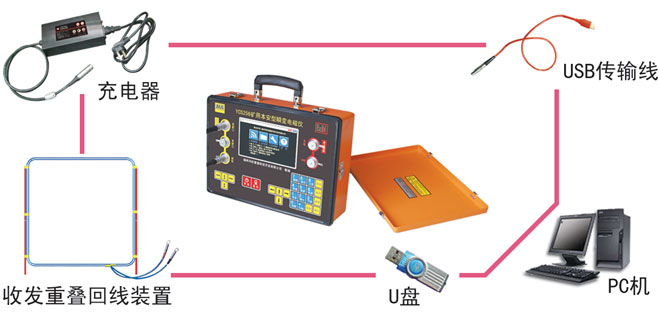

硬件构成图


1、专用平台:仪器采用专门设计的FPGA硬件平台,系统简捷,功耗低,具备较高的可靠性和运算能力。
2、专利线圈:系统采用自有知识产权的专利线圈,可以在同一线圈上设置不同发射线圈匝数和调整发射倾角,方便用户根据不同的测试现场需求进行调整,提高测试的灵敏度。
3、测道可调:仪器有20-256测道任意选设,可提升测点分辨率,减少体积效应。
4、抗干扰能力强:系统嵌入专有的数字滤波算法等技术,实现现场干扰抑制,大幅度提高了数据采集的质量和时长。在同场条件下有效的提高了地质探测能力。
5、现场解析:除了提供时间—电压图和测点—电压图等图形显示外,还提供了拟断面点化图和克里格等值线图,用户可以在测试现场得到初步解析结果。
6、操作简单:系统除提供了一键采样和一键恢复功能外,还在仪器内部嵌入完整的在线帮助系统,大大方便用户的操作使用。
7、固件升级:可对仪器主机的嵌入式软件进行远程固件在线升级。
暂无信息
■ 河南某矿己二泄水巷顶板小煤矿水仓富水性探测
探测目的:主要地质任务为探查评价巷道顶板小煤矿水仓范围内的富水性及富水范围。

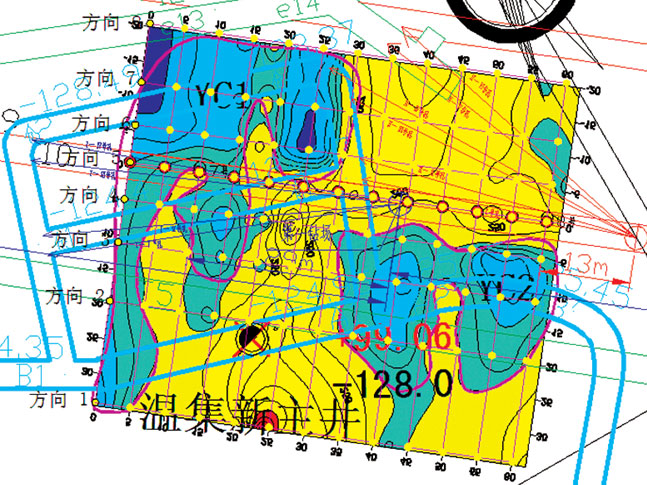

数据分析及结果解释:图为己二泄水巷顶板上方20m左右层位的视电阻率切片图,根据视电阻率的差异共圈出了2个相对低阻区,分别命名为YC1和YC2。

己二泄水巷顶板上方20m层位视电阻率切面图

探测施工方案:

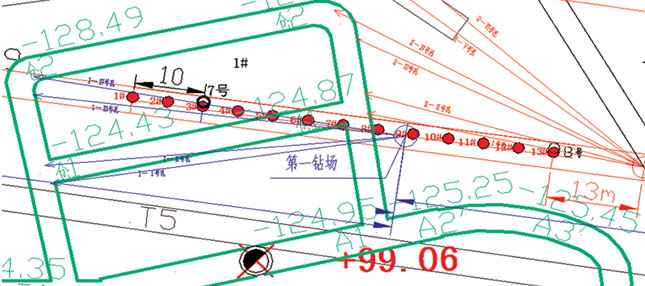

瞬变电磁法平面测点布置图

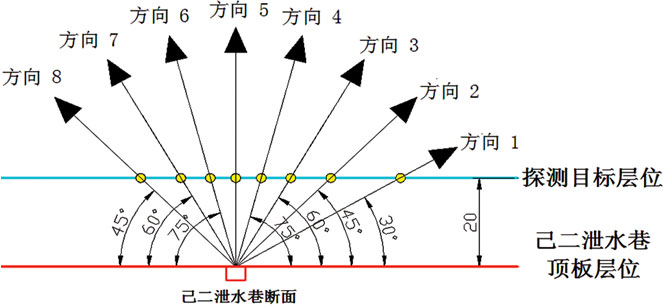

瞬变电磁法单个测点探测方向布置图

钻探验证情况:本次瞬变电磁探测后,矿方根据探测异常区分布情况,设计相应钻孔进行钻探放水,其中Ⅰ-Ⅳ#钻孔斜穿过探测成果图中YC1相对低阻异常区范围,出水量约40m³/h,后减小为20m³/h。Ⅱ-Ⅱ#钻孔终孔位置落在探测成果图中相对高阻区域,未出水。
■ 山东某矿13301回采工作面采空区导水通道探测
探测目的:利用沿空留巷探查回采工作面采空区顶板主要含水层中富水异常区的分布情况及导水通道发育情况。

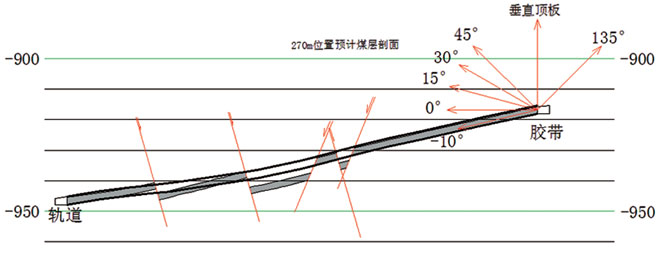

探测施工方案:以工作面初始切眼与胶带顺槽拐点为起点,在胶带顺槽以10m为点距编号,共计87个测点。矿井瞬变电磁法采用(水平夹角)-10°、0°、15°、30°、45°、90°、135°七个方向进行数据采集。


瞬变电磁法单个测点探测方向布置图

探测异常及结果解释:根据物探结果,解释了两个富水区及导水通道,如图所示。

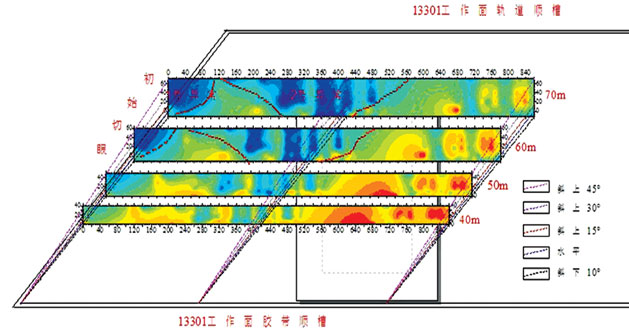

13301工作面瞬变电磁多方向联合反演深度剖面图

结果验证:矿方根据物探结果进行注浆堵水,出水量由最高的680m³/h到堵水后的45m³/h。


13301胶带顺槽瞬变电磁单测点纵向视电阻率值剖面图
