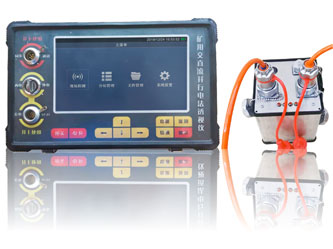

矿用交直流并行电法透视仪
矿用交直流并行电法透视仪
产品型号: YBT96
生产厂家: 福州华虹智能科技股份有限公司
适用范围: ●工作面顶底板富水性探测
●采面构造裂隙带活化评价探测
●采煤工作面底板注浆效果评价
●采煤工作面全方位富水性探测
●孔-孔全并行电法CT探测
●多孔间三维并行电法探测
  仪器简介     产品特点     技术参数     工程案例

产品简介
YBT96矿用交直流并行电法透视仪,是一款采用先进的分段集中式架构实现的综合电法透视系统,该系统依托可编程逻辑构建强大的硬实时数据并行采集与处理,实现多种电法勘探观测数据的同步采集:双巷高密度并行电透、工作面多频并行电法透视、采面综合交直流三维电法全透视等。是一款满足一次施工完成多种电法勘探的工作面全方位电法透视装备。

仪器组成
基本系统由2台YBT96-Z矿用本安型交直流并行电法透视仪主机和2-6台YBT96-C矿用本安型交直流并行电法透视仪采集器组成,即可配置成64-192道的双巷并行电法透视系统。

工作原理
本系统是以煤岩之间电磁学及电化学性质差异为基础,为煤矿工作面防治水勘探需求而设计的。由于交变电场对低阻充水破碎带反映灵敏,穿透能力强,系统通过在观测介质体中建立不同频率的交(直)流电场并通过观测电(磁)在地下的空间分布规律和时间特性,通过电阻率法、电磁场正反演等技术处理方法,将探测介质体内的电性分布特征表达出来。应用于煤矿采煤工作面的三维全电透探测,一次施工便可完成多种电法探测,是一套具创新性综合电法全透视探测系统。

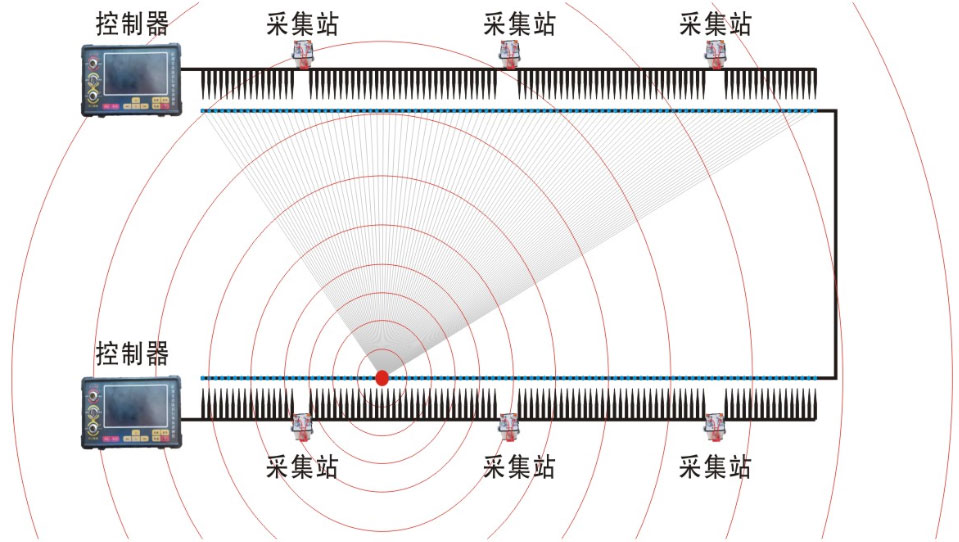

观测系统图

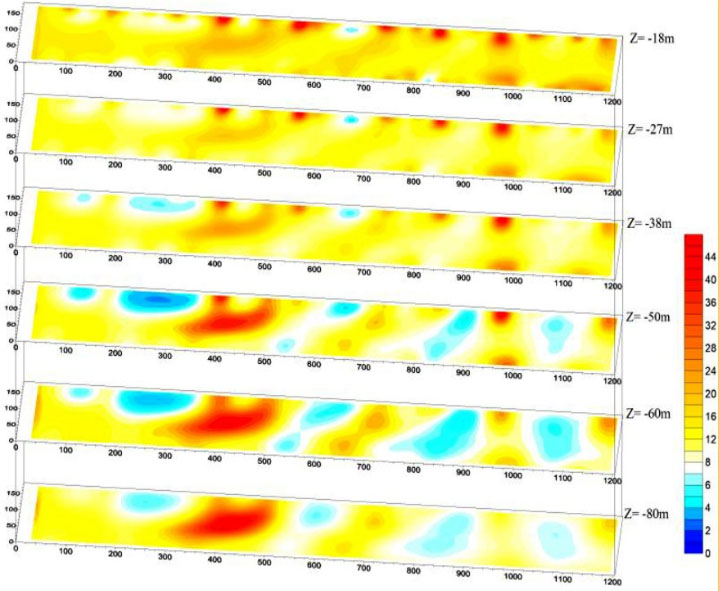

成果解析图





配置灵活:系统可以按1~3个分站进行配置,每个站最大有32个通道,可配置成多道的双巷电法透视系统;
并行采集:分站间同步采集,分站内部全通道并行采集,实现系统全并行采集;
同场观测:除发射电极外,其他的电极参与同步接收,实现同源、同场观测,大大提高施工效率、探测精度和深度;
智能发射:系统采用自适应场源选择技术,发射时根据现场情况自动选择最佳的发射场源;
信号遴选:采用特殊数字滤波处理手段,对工频等杂散干扰信号进行抑制;
探测方法:双巷高密度电透、多频电透、三维全透视;
多模多频:系统设有1-1500HZ发射频率,频率自由设置、可根据需要进行单频、多频发射;
穿透力强:系统穿透能力最大可达300m以上。
