ZDJ9.6矿井并行电法监测装置，是一款采用先进的分段集中式架构实现的全并行电法勘测系统，该系统依托可编程逻辑构建强大的硬实时数据全并行采集与处理，系统具单机、多机工作模式，也可拓展成监测工作模式，满足多种电法勘探：常规电法、高密度电法、三维电法等数据采集需求。可应用于矿山开采、隧道、地铁、水利等地下工程水文地质隐患探测和监测。
工作原理
电法勘探是以岩、矿石之间电磁学性质及电化学性质差异为基础，通过观测和研究电(磁)场在地下的分布规律，同时结合煤矿特殊的环境和探测要求，应用信号处理及探测方法等技术而设计的。电法具有对低阻充水破碎带反映灵敏、体积效应小、纵横向分辨率高，施工效率高等特点，应用于煤矿井下的探测，既可以用于掘进头前方，也可以用于巷道侧帮、煤层顶、底板等探测。为煤矿企业在生产过程中水患和导水构造的预测预报提供技术手段。

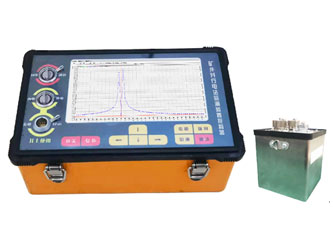

仪器组成

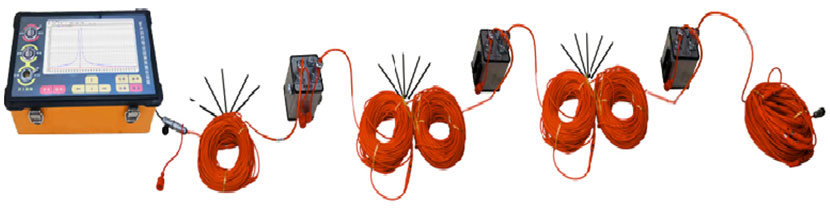

系统由1台ZDJ9.6-K矿井并行电法监测装置控制器和1-3台ZDJ9.6-C矿井并行电法监测装置采集器组成，即可配置成32-96道的并行电法系统。

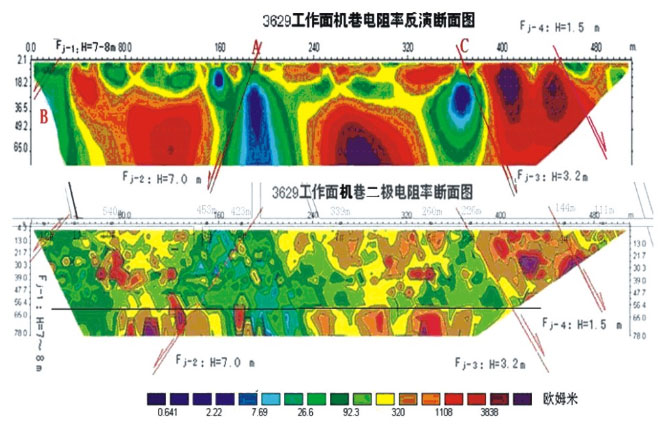

成果解析图
|
|
|
|
●配置灵活：系配置灵活，每个站最大有32个通道，并可根据需要自由扩道；
●并行采集：各通道实现系统全并行采集；
●同场观测：除发射电极外，其他的电极参与同步接收，实现同场观测，提高探测分辨率；
●智能发射：系统采用自适应场源选择技术，发射时根据现场情况自动选择最佳的发射场源；
●信号遴选：采用特殊数字滤波处理手段，对工频等杂散干扰信号进行抑制；
●探测方法：仪器可满足常规电法、高密度电法、三维电法的探测需求。
●作业模式：选用不同配置，可实现单机、多机、也可扩展成监测等工作模式。 |
|
|
|
|
|
