中国矿井物探网 - 物探仪器 - 矿用并行直流电法仪


信息来源:网站编辑部   添加日期:2013-11-13   浏览次数:12043
矿用并行直流电法仪
矿用并行直流电法仪
产品型号: YDZ16(A)
生产厂家: 福州华虹智能科技股份有限公司
适用范围:     本产品可以用于采煤工作面内、巷道底板下所隐伏的导水、含水通道及构造探测,溶洞、采空区的富水性探测,也可用于注浆等防治水治理的效果评价等。
  仪器简介     产品特点     技术参数     工程案例

防爆证号:2114161;煤安证号:MFA110090。
    本产品是由福州华虹智能科技股份有限公司联合中国矿业大学、安徽理工大学以及科研院所的专家、教授结合十多年的矿井物探研究经验发展起来的电法装备。仪器提供两种并行采集的方法:并行AM法跑极方式和并行ABM法跑极方式,并行电法采集系统的一个特点则是实现了整条测线的电位场同步观测。可在任一电极供电,在其余所有电极同步进行电位测量,即并行采集电位,同时清楚地反映探测区域的自然电位、一次场电位和二次场电位的变化情况,使各电极点的数据采集在完全相同的电场环境下,更客观地反映测线上的电性变化,提高对地质异常的分辨能力,与传统的高密度电法仪相比,自动化程度和施工效率大大提高。

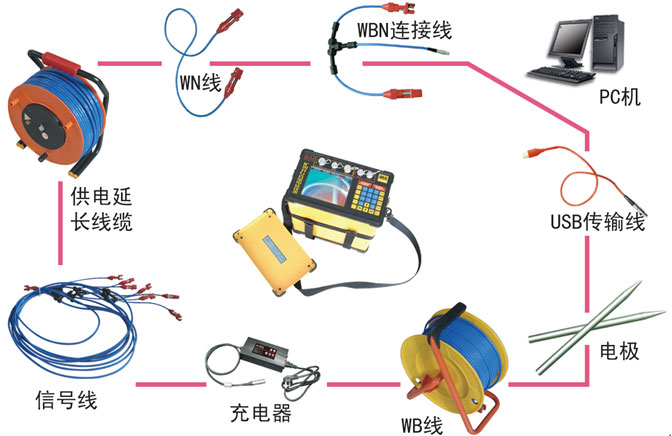

硬件构成图

1、并行采集:采集效率大大提高,并且使各电极点的数据采集位于同一电场环境下,数据精度更高。
2、低耗省电:采用低功耗cyclone III系列芯片,在电量充足的情况下,可连续工作4小时以上。
3、信噪比高:采用硬件多重滤波和软件特殊的滤波算法处理,大大提高了仪器的信噪比。
4、防潮防尘:仪器壳体使用整体密封的钢壳,面板接插件具有防潮防尘功能,在整机组装时采用硅橡胶密封为一整体,外壳防护等级达到IP54,允许在有瓦斯、煤尘的矿井中使用。
暂无信息
■ 山东某矿1309工作面下顺槽底板富水性探测
探测目的:探查1309工作面下顺槽底板60m深度范围以内的富水性情况。
测线布置:


结果解释:1309工作面下顺槽探测结果分析:异常区YC1推断为底板三灰存在富水性或者为岩性变化较大引起;异常区YC2的影响范围较小,推断为底板局部砂岩或三灰存在富水性;异常区YC3的影响范围大,推断为底板局部砂岩或三灰存在富水性,为1309工作面下顺槽底板的重点富水区域;异常区YC4的影响范围较大,推断为底板局部砂岩或三灰存在富水性。

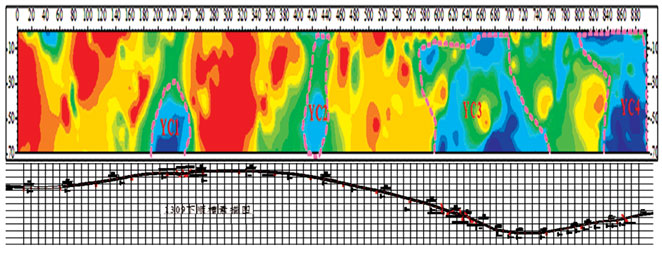

1309工作面下顺槽底板三极测深视电阻率剖面图

结果验证:矿方根据物探结果进行打钻疏水,向异常区YC1和异常区YC2布置的钻孔有少量出水;向异常区YC3布置的钻孔初始出水量60m³/h,水量较大;向异常区YC4布置的钻孔初始出水量达140m³/h,矿方对出水量较大地方进行注浆以加固底板。
■ 甘肃某矿47208工作面回风巷底板富水性探测
探测目的:探查47208工作面回风巷底板的富水情况。

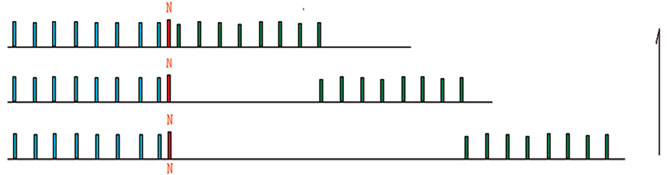

测线布置:

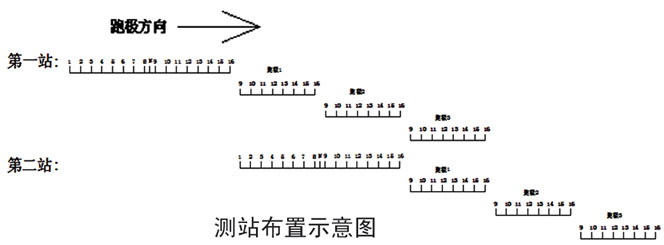

单测站布置图

结果解释:探测存在低阻区为I-D-YC1,该异常位于回风巷底板15m以内,横向范围为0-370m,推断该异常由顶板淋水到巷道底板所致,综合分析47208回风巷底板无明显富水异常,富水性弱。

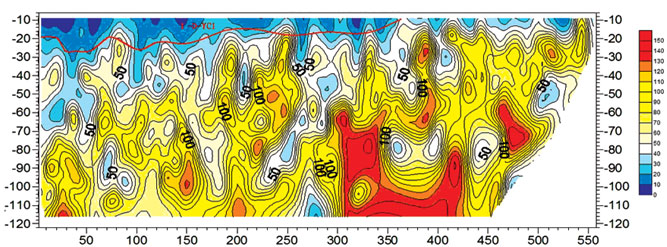

47208工作面回风巷底板测深结果图
