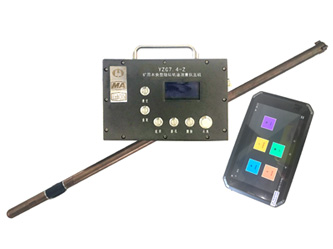

矿用随钻轨迹测量仪
矿用随钻轨迹测量仪
产品型号: YZG7.4
生产厂家: 福州华虹智能科技股份有限公司
适用范围:

    主要适用于煤矿地质勘探孔、瓦斯抽放孔等钻孔轨迹的跟踪监测。可完成对垂直孔、水平孔、俯角孔与分支孔的随钻测量工作, 如煤矿井下地质勘探孔、瓦斯抽放孔、探放水孔、注浆加固孔等。

  仪器简介     产品特点     技术参数     工程案例

煤安证号:MFA200156;
主机MFC200052;
探管MFC200053
防爆证号:CQEx20.0188;
主机CQEx20.0187;
探管CQEx20.0186

    YZG7.4矿用随钻轨迹测量仪主要用于近水平钻孔施工过程中的随钻轨迹监测,可随钻测量钻孔倾角、方位角等主要参数,最终测斜数据经计算机软件处理后,显示钻孔空间轨迹,供后续钻孔轨迹设计进行参考。也可完成对垂直孔、水平孔、俯角孔与分支孔的随钻测量工作。配备高性能矿用本安型手持终端,可以在井下完成钻孔数据采集及处理,矿用本安型手持终端同时可以作为煤矿现场拍照取证、地质编录、井下协同办公、井下应急照明、矿井安全监督执法管理等。

(1)本系统的测量探管采用高抗冲击、抗振动的传感器元件,大大提高了其工作长期稳定性。
(2)仪器可以按照传统测斜仪在终孔后重新下钻测斜的方式进行测量;更具有边打边测的新功能,利用接钻杆的时间完成测斜,不影响钻孔施工;即使是按照传统方式在终孔后重新下钻来测量,仪器也能够接上钻头,当遇到坍塌孔段或传统仪器无法正常测量孔段,可以开泵打钻将渣返出,继续测量,保证测斜成功率,保证测斜深度,解决了传统测斜仪器部分钻孔测斜深度不达标的问题。
(3)每一次测斜,钻杆静止时间仅需20秒(利用接钻杆的时间完成测斜,不影响钻孔施工),提高测斜效率;测斜过程操作简单,只需按手持终端上采集软件上的“采集”按钮即可完成。
(4)仪器操作简单,井下设置简单,钻工即可完成测斜,测量精度高。
(5)仪磁钻杆可存放在钻场,只需将手持终端和探管带回地面,方便钻工携带。
(6)测斜数据可直接导入CAD绘图,方便技术人员进行对比分析。
(7)软件可以生成实钻与设计轨迹在各测点的左右和上下偏差和三维图;还可以根据客户实际施工需要,增加个性化功能,满足不同需求。
(8)配备的矿用本安型手持终端同时可以作为煤矿现场拍照取证、地质编录、井下协同办公、井下应急照明、矿井安全监督执法管理等。
(9)安全防爆:已通过国家安全防爆标准认证,可在煤矿井下含有瓦斯、煤尘等危险环境中使用。
暂无信息...
暂无信息...
