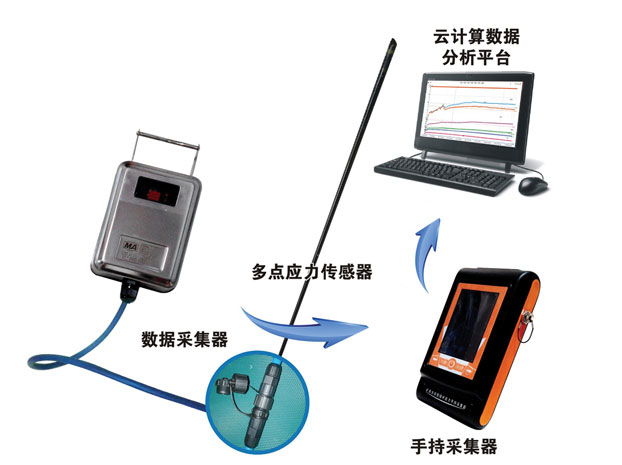

仪器由ZMY 3.2矿用本安型锚杆多点应力传感器、ZMY3.2-J矿用本安型锚杆应力数据采集器、ZMY3.2-S矿用本安型锚杆应力手持采集器和云计算数据分析平台软件四大部分组成。
多点应力传感器与普通锚杆安装工艺完全相同；杆体安装完成后，连接数据采集器，数据采集器按设定的时间间隔自动监测读取、存储杆体不同位置传感器数据；手持采集器具有采集、存储、分析和上传功能，可将数据采集器里的数据读取、存储及分析处理，可实现对锚杆轴力、弯矩、支护强度富余系数等进行分析；数据上传到地面计算机，利用云计算数据分析平台可对井巷支护工况进行综合分析，生成各类曲线及报表等。产品安装快速，自动监测及采集，操作便捷。
仪器电子罗盘模块可以准确测量地质体的走向、倾向、倾角等地质要素。 |
|
|
|
1）实时监测支护体工况：支护强度富余系数、轴力、弯矩、剪力、拉伸应力、拉伸应变、弯曲应力、弯曲应变、支护体伸缩量等；
2）安全预警：当支护体工况达到安全阈值时，数据采集器灯光报警；
3）云计算数据分析平台按“历时”和“沿程”两种模式详实的分析、展示支护体工况；
4）依据支护体监测分析成果，科学指导井巷支护设计；
5）系统电子罗盘模块可以准确测量地质体的走向、倾向、倾角等地质要素。
|
|
|
|
|
|
