卢小龙，张孝建

一、探测地点
    本次探测于2012年8月21日，在霍州煤电干河煤矿1081巷当日掘进迎头处进行施工，迎头已进入陷落柱2m左右：

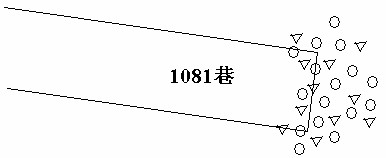

图一 1081巷迎头矿井震波法探测地点示意图

二、现场施工
    探测位置在1081巷道13#点前12m，已揭露陷落柱，陷落柱填充物较复杂，比较松散，有部分大块的坚硬的砂岩，本次探测采用的是KDZ1114—6A30矿井地质探测仪中的单点地震波法探测，把检波器分别布置在大块的较完整的砂岩和胶结物泥岩上，采用锤击震源，偏移距为0.5m，在迎头断面上取两个采样地点在砂岩上，取一个采样地点在泥岩上，每一个采样地点采集22道波形数据，共采集到66道波形数据。

图二 单道观测系统波路图

三、数据处理及结果解析
    数据使用KDZ3.0软件进行处理，分别从砂岩上采集的44道波形数据和在泥岩上采集的22道波形数据中各抽取一道波形比较完整的数据在软件上进行单点测厚的处理解析，下面为解析结果：

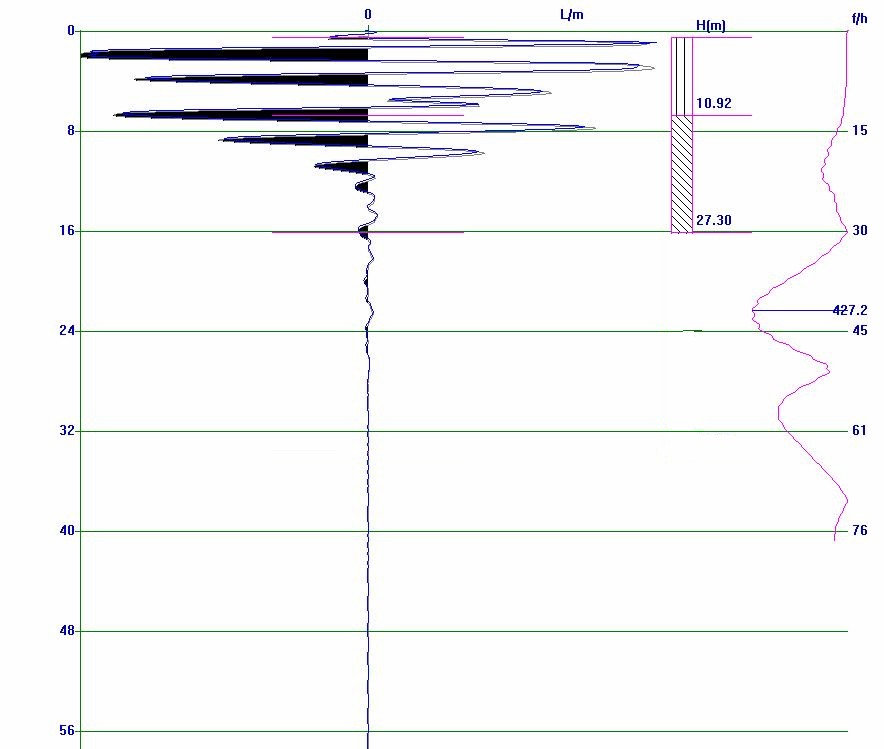

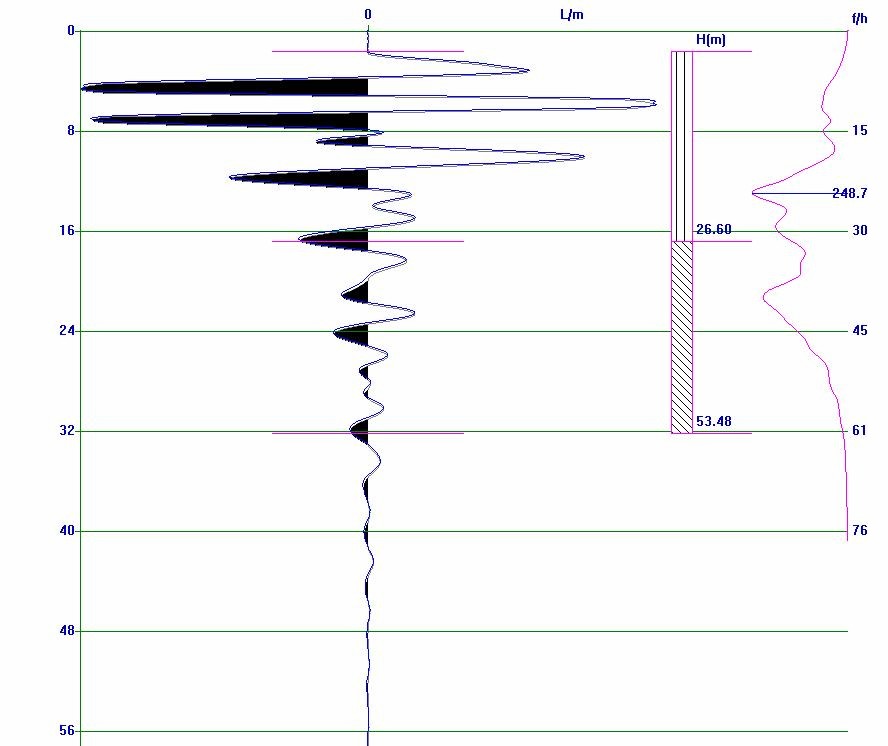

图（a）在大块较完整的砂岩上采样的单点法震波探测波形解析结果图图       （b）在泥岩上采样的单点法震波探测波形解析结果图
图三 1081巷迎头单点法震波探测波形解析结果图

    上图为1081巷迎头单点法震波探测波形解析结果图，迎头综合速度采用3500m/s，根据以上波形数据分析，由图（a）在大块较完整的砂岩上采样的单点法震波探测波形解析结果图可知，在探测范围内存在2个明显的波形异常界面，分别为距迎头10.92m处存在第一个界面，迎头27.3m处存在第二个界面。由图（b）在泥岩上采样的单点法震波探测波形解析结果图可知，在探测范围内存在2个明显的波形异常界面，分别为距迎头26.6m处存在第一个界面，迎头53.48m处存在第二个界面。综合图（a）和图（b）单点法震波探测波形解析结果图 分析，在迎头正前方10-11m处存在波形异常界面一，26-27.5m存在波形异常界面二，53.48m存在波形异常界面三。
四、验证情况

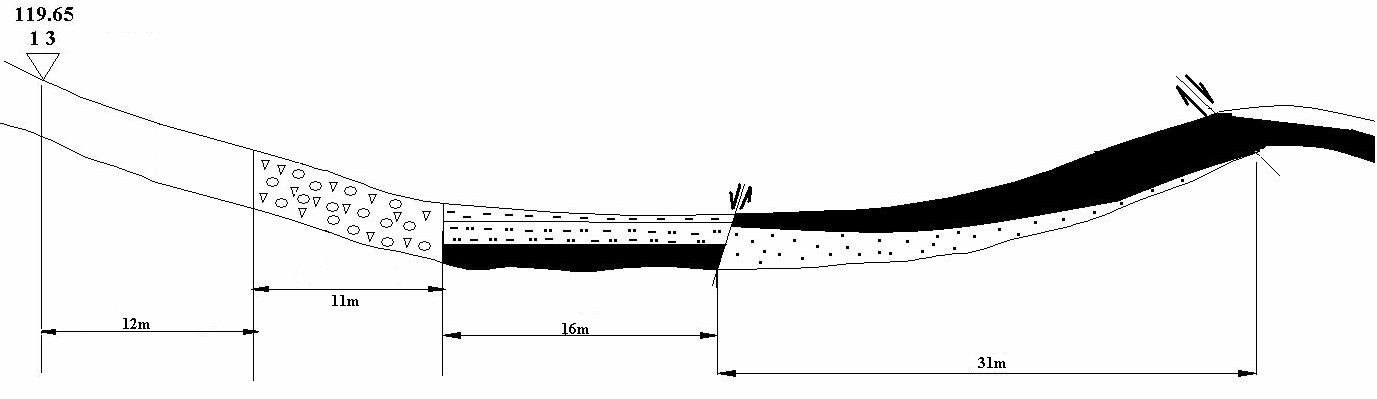

图四 1801巷道实际揭露剖面示意图

    图四为1801巷道实际揭露剖面示意图，实际揭露情况是，在距13#点前23m（迎头前方11m）处陷落柱结束，13#点前39m（迎头前方27m）处揭露一断层，落差为6-7m，13#点前70m（迎头前方58m）揭露一断层，落差为7m。
