浅析YCS512矿用本安型探水仪参数
信息来源:网站编辑部   添加日期:2014-7-4   浏览次数:2420
一、选择不同发射线圈匝数
1、原始数据分析

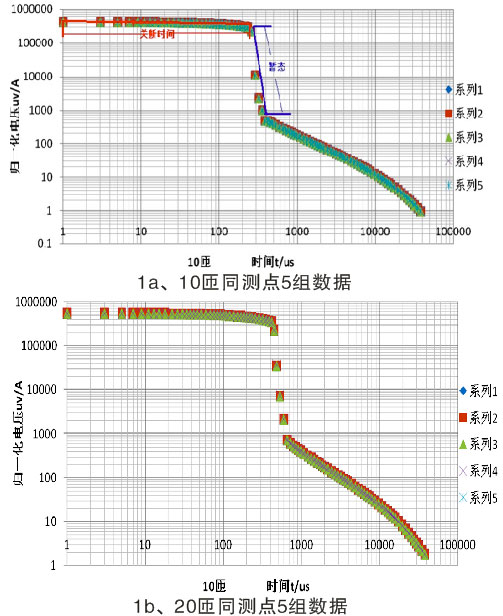

    首先对采集数据稳定性分析(同一测点采集多组数据)如图1a、1b。


    由上图a、b分析10匝同测点、20匝同测点采集的多组数据一致性相对良好,10匝五组数据中在1uv以下一致性良好;在同测点数据一致的条件下,在10匝、20匝的五组数据中分别抽出一组数据进行对比,分析10匝、20匝信号在线圈匝数、发射电流值等变化条件下,信号变化趋势,如图1c;
    从图1c可以看出在10匝相对于20匝的关断时间短,信号在衰减段趋势基本一致,从两组信号差值来分析得在10匝、20匝衰减段的差值在双对数坐标衰减趋势基本一致;

2、全区算法的10匝、20匝阻率、测深对比

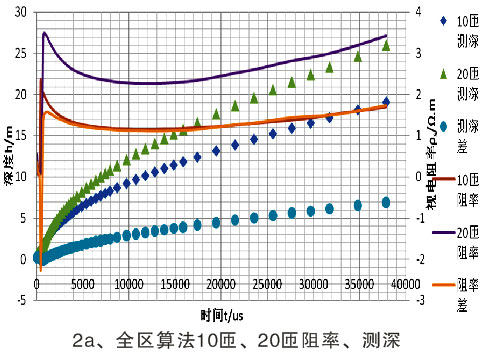

    在瞬变电磁中,装置和深度关系中最大测深公式I为电流、N为匝数、S为线圈截面积、σ为所测地层电导率、Vmin为接收灵敏度(探测信号最小值);探测地点、仪器相同,电导率σ、接收灵敏度Vmin、接收线圈截面积S相同条件下;最大深度对比主要对比发射电流I和发射线圈匝数;在瞬变电磁中,观测时间和深度的关系,探测深度主要由观测时间决定,激励源发出的瞬态脉冲以有限速度经过一定时间到达地下异常体处,再经由同样的时间返回地面为接收仪器所接收.因此要探测一定深度处的地质体,至少要有电磁波往返所需的时间;瞬变电磁扩散深度公式得在探测条件一定,理论上采样时间越长达到的深度越深;如下图2a。
    2a分析可得,在同一探测地点条件下,全区算法得出的阻率,10匝、20匝在暂态后,10匝的视阻率基本和20匝视阻率相同,差值在暂态后无限趋近于0;全区算法得出的测深,同一时间20匝较于10匝的测深要大,20匝与10匝的测深差值在暂态后呈现逐渐递增关系。

    以上可得,10匝、20匝全区算法在同一探测地点条件下,10匝视电阻率与20匝的视电阻率在暂态后大小基本一致,在同一时间20匝测深较10匝的要大,20匝与10匝的测深差值在暂态后呈现逐渐递增关系;本次数据采集在井下,井下采集的数据存在金属、线缆等干扰,对数据分析有一定影响,本次干扰主要为金属干扰。
二、选择不同观测时窗、测道数

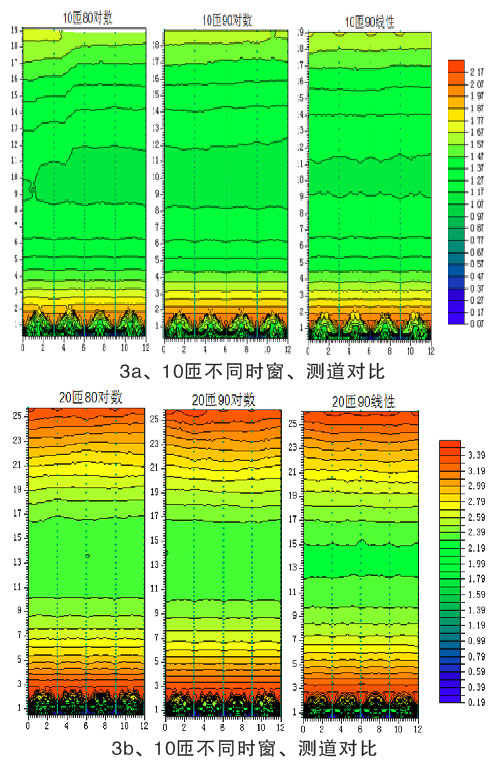

    数据由晋东南陈茂、施劲松提供,数据采集如下,同一地方布置一条测线,在频率6.25Hz、叠加次数32、中心线圈(发射线圈1.5m×1.5m、10匝、20匝,接收射线圈0.8m×0.8m、20匝),分别用对数时窗、80测道、10匝、20匝采集2组,对数时窗、90测道、10匝、20匝采集2组数据,线性时窗、90测道、10匝、20匝采集2组数据,一共采集6组数据;对数据处理结果如下图3a、3b。
    3a可以看出对数时窗90测道整体相对80测道分辨率高,特别是在6-19深度;线性时窗比对数时窗在浅部分辨率高,特别是在1-11深度;从图3b可以看出对数时窗90测道整体比80测道分辨率高;线性时窗与对数时窗相比,主要是在浅部分辨率相对跟高,特别是在3~17深度;从图3a、3b可得,20匝的发射线圈比10匝发射线圈的盲区、阻率、测深等要大。
    以上可得,10匝、20匝全区算法在置参一致条件下,20匝测深比10匝的要大、盲区大;相同匝数、观测视窗条件下,90测道比80测道分辨率高,本次差距不是很明显;相同匝数,线性时窗比对数时窗在浅部分辨率高,本次效果很明显;探测条件相对好的条件下,为了更好的减小盲区,精准探测,在探测时可使用发射线圈10匝,线性时窗(不同发射频率对应线性时窗的测道数建议使用如下,2.5Hz对应100测道,6.25Hz对应90测道,12.5Hz对应70测道);具体探测目的,可根据实际来选择线圈匝数,观测时窗,测道数,发射频率等。
