巷道遇断层后找煤的物探方法探讨
信息来源:网站编辑部   添加日期:2013-11-13   浏览次数:3482

 作者:祝云飞 王明耀

    编者按:作者在实际应用中,结合不同的方法在巷道遇断层后找煤的实践中,取得良好的效果,择取其中方法,供大家一同探讨。

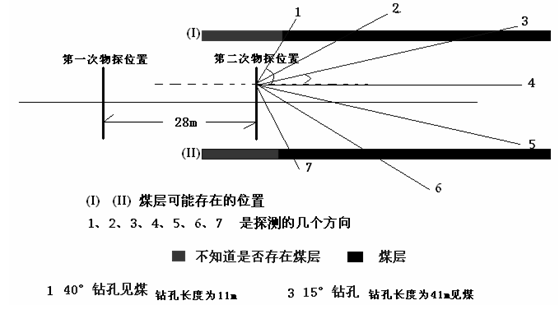

  本次探测在山东东山某煤矿1501皮带运输巷进行,具体的现场布置如下图所示;

    上图说明:
  第一次物探位置是利用的MSP进行的探测,第二次物探位置用的是单点探测,并且探测的方向如上图所示;(I)(II)为煤层可能存在的两个位置;结合我们的探测结果,矿方进行打钻,在1、3方向上打钻的距离分别为11m和41m见煤。
    探测方法说明:
  结合第一次物探位置的结果,第二次物探位置附近应该出现岩性变化界面,因此在第二次物探位置处进行单点探测,利用单点探测的方法来查明煤层在巷道前方的位置,根据探测结果分析得出在巷道前方的顶板上存在一物性界面,结合向上探测的3个方向数据结果,可以得出巷道前方顶板的煤层在探测范围内是连续的。
    该探测方法的拓展:
  如上图所示,假设煤层是在巷道顶板上的连续层位,那么我们单点探测的结果应该是随着探测角度的增大物性界面的距离会越小;反之,如果我们探测发现,在探测的范围内出现探测的角度越小而物性界面变小的情况时,我们可以通过这个方法来判断前方是否存在断层或者异常构造,并且可以通过把这种方法得出的结果和MSP探测的结果相结合的方式,来提高探测的准确性。
