中国矿井物探网 - 软件产品 - 分布式震波勘探仪解析软件


信息来源:网站编辑部   添加日期:2016-4-13   浏览次数:3024
分布式震波勘探仪解析软件

    KDZ3114矿井分布式震波勘探仪解析软件是华虹公司为深入解析矿井分布式震波勘探仪采集的数据而研发的软件系统。用户通过对工作面透射及巷道反射地震数据进行处理,可以分析回采工作面的内部构造及巷道周围地质构造,为煤矿工作面巷道合理布置、巷道安全掘进、工作面安全高效回采等提供有效的技术指导。
主要功能:
1) 数据处理:
 数据读取:主要包括从仪器读取数据,单个或多个原始文件的读取,以及数据的添加等。(仪器管理、新建、打开、组合、添加等功能)。
 数据修改:主要包括数据编辑、坐标设置、参数设置、采样信号值修改等。
 震波预处理:切除(振幅归零),多分量记录旋转,带通滤波,极化滤波,振幅恢复,道间平衡,道内平衡,波场分离,零漂校正等
 数据计算:主要包括包络计算、透射波重建速度分布计算、克里格计算等。
 数据保存:主要包括一些解析数据、图片等另存为操作。
 数据管理:主要负责解析数据的管理调用,如数据导出、数据还原、文本导出等。
2) 数据解析:
 图形解析:包括震波曲线图、射线分布图的解析操作。
 数据分析:包括频散分析、频谱分析、时频分析、速度分析、极化分析等操作。
 成像解析:速度剖面成像、动力学参数成像、ELS(椭圆延迟求和偏移成像)、相对透射系数成像图、包络叠加的时间剖面。
3) 其他:包括菜单工具栏、风格设置、工程列表、属性列表、帮助信息等。
适用范围:
适用于震波CT探测、矿井地震探测的信号处理。

软件截图:

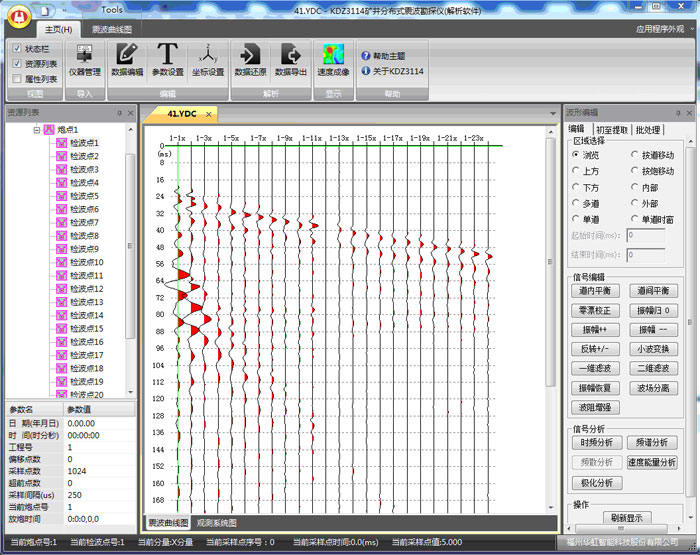

图1:软件整体界面

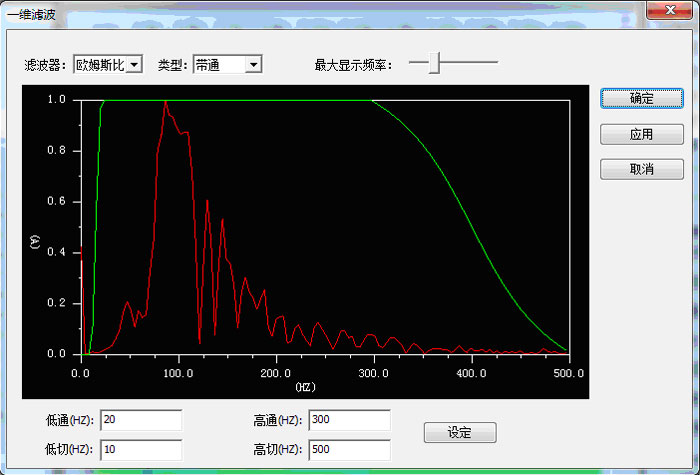

图2:一维滤波界面

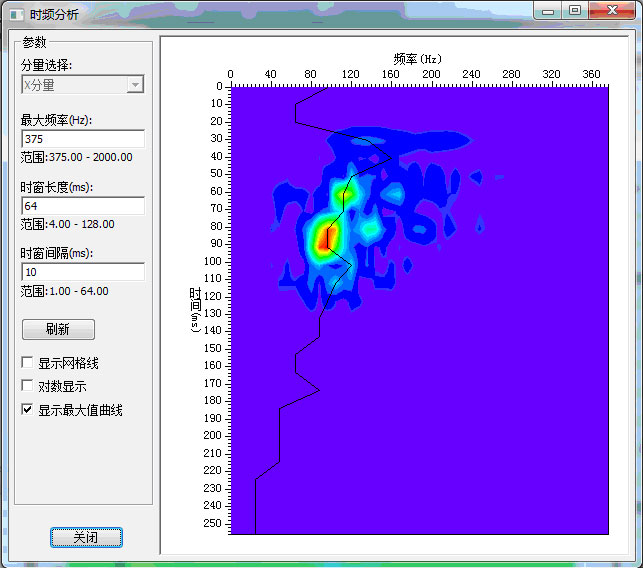

图3:时频分析结果图(时频谱)

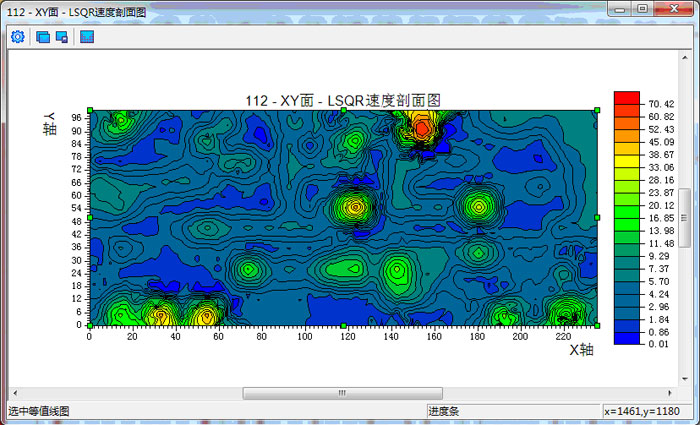

图4:透射速度剖面
