中国矿井物探网 - 软件产品 - 矿用钻孔轨迹测量仪解析软件


信息来源:网站编辑部   添加日期:2015-8-3   浏览次数:2414
矿用钻孔轨迹测量仪解析软件

    矿用钻孔轨迹测量仪解析软件是华虹公司为深入解析YZG6.4矿用钻孔轨迹测量仪采集的数据而研发的软件系统。可对探测数据进行轨迹投影成图,三维成图等。

主要功能:
1) 数据处理:
 探管操作:实现探管数据导出、工程参数设置、软硬铁校正、探管系统管理。
 数据读取:主要包括已导出数据(单个或多个)读取,以及数据的添加。
 数据计算:通过算法过程对原始数据进行计算,计算结果用于数据解析成图等。
 数据保存:工程保存、解析视图保存等。
 数据编辑:提供数据点的编辑操作。
 参数设置:提供起始孔深、磁偏角、孔口坐标、设计轨迹、坐标系的参数设置。
 数据管理:主要包括数据的管理调用,如数据导出(文本、DXF)、数据还原等操作。
2) 数据解析:
 图形解析:包括路程时间曲线图、轨迹投影图的解析操作。
 文本解析:数据的文本查看操作。
 三维解析:主要为三维轨迹图的解析操作。
3) 其他:包括风格设置、窗口设置、帮助信息等。

使用范围:
煤矿井下有甲烷、煤尘爆炸性混合物的场所,适用于直径65mm及65mm以上的各类孔径的轨迹测量。如:煤矿井下地质勘探孔、瓦斯抽放孔、探放水孔、注浆加固孔等钻孔轨迹的测量。

软件截图:

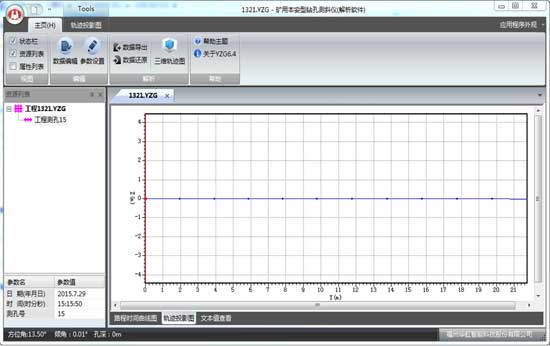

图1:软件界面

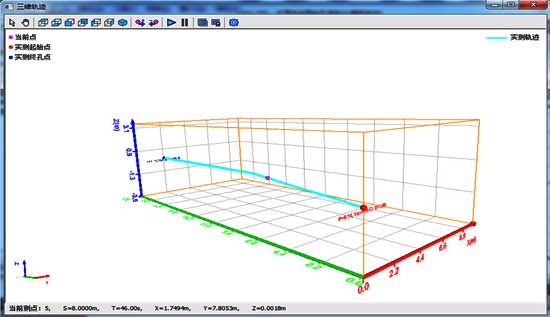

图2:三维轨迹图
