1.1、71003综采工作面井下位置及四邻采掘情况
71003综采工作面位于西710采区，工作面南侧为区域煤层变薄带、71001工作面采空区，北侧为71005综采工作面，西侧为西七采区皮带下山，东侧为F(1+2)逆断层保护煤柱，地面对应为村庄。平面位置如图1-1所示。

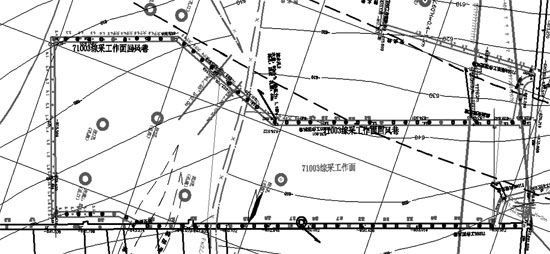

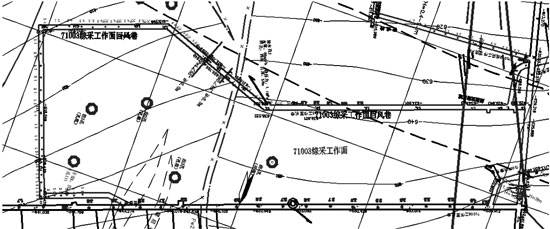

图1-1 71003综采工作面平面示意图
71003综采工作面走向长398m，倾斜宽平均100m，根据已施工巷道揭露资料，煤层赋存不是很稳定,煤层倾角15°，煤层结构简单，煤厚0～3.5m，平均厚度为3m。黑色，玻璃～似金属光泽，条带状、粒状结构，参差状断口，内、外生裂隙较发育。
1.3、煤层顶底板(表1-1)

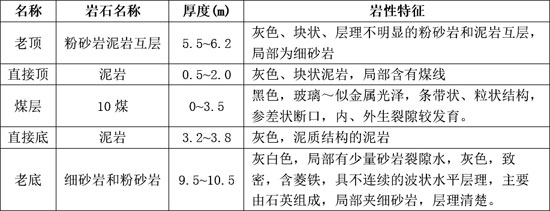

表1-1 顶、底板岩性表
1.4、地质构造地质构造发育情况见表1-2。

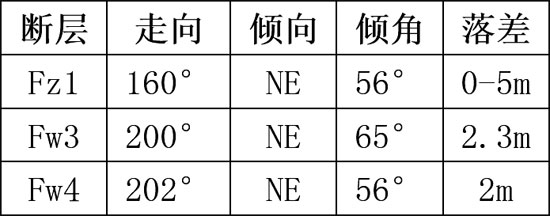

表1-2 断层一览表
1.5、探测任务采用井下无线电波透视技术探查71003综采工作面内可能存在的隐伏陷落柱、断层及薄煤带(顶底板附近破碎带)等地质异常体赋存情况，圈定煤层中异常体范围，为工作面回采提供参考依据。
2、无线电波透视原理及施工设计
2.1、方法原理概述
无线电波透视是用来探测顺煤层两巷之间的各种地质构造异常体。工作时，发射机与接收机分别位于不同巷道中，发射机发射固定频率的电磁波，接收机在一定范围内逐点观测电磁波穿透煤层后剩余场强值。
煤层中断裂构造的界面，构造引起的煤层破碎带、煤层破坏软分层带以及富含水低电阻率带等都能对电磁波产生折射、反射和吸收，造成电磁波能量的损耗。如果发射源发射的电磁波穿越煤层途径中，存在断层、陷落柱、富含水带、顶板垮塌和富集水的采空区、冲刷、煤层产状变化带、煤层厚度变化和煤层破坏软分层带等地质异常体时，接收到的电磁波能量就会明显减弱，这就会形成透视阴影(异常区)。
2.2、观测系统布置
现场探测时，主要在71003综采工作面进风巷和71003综采工作面回风巷中进行，现场布置探测长度约420m，71003综采工作面进风巷与回风巷布置测点数分别为43个和41个，共布置84个测点、18个发射点，本次探测测点间距设定为10m，发射点间距为50m，每个发射点对应11个接收点。具体见图2-2所示。

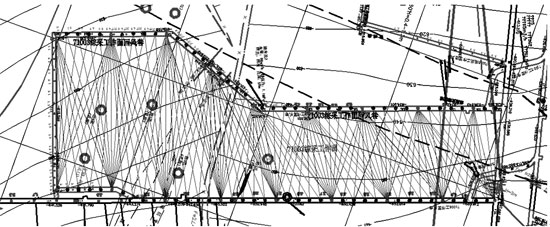

图2-2 无线电波透视法现场探测布置
3.1、无线电波透视探测数据处理
本次无线电波透视仪采集的数据用无线电波透视CT软件进行反演，反演结果以实测场强曲线图、实测场强分布图和SIRT法反演(CT成像)图表示。实测场强分布图中数值大小用不同色标值表示，其中暖(黄)色调为高场强值，冷(蓝)色调为相对低场强值；SIRT法反演CT成像图为煤岩层电磁波吸收系数值图，数据值大小用不同色标值表示，其中暖(黄)色调为低电磁波吸收系数值，冷(蓝)色调为高电磁波吸收系数值。
3.2、无线电波透视探测结果分析解释
(1)无线电波透视探测实测场强曲线图
详见附图一：71003综采工作面无线电波透视探测场强曲线图。
(2）无线电波透视实测场强分布图
详见附图二：71003综采工作面无线电波透视探测场强分布图。
(3）无线电波透视SIRT反演吸收系数(CT成像)图
详见附图三：71003综采工作面无线电波透视SIRT反演吸收系数(CT成像)图。
该图中吸收系数的强弱表明煤岩层介质的差异，图中蓝色色标表示强吸收系数值，其蓝色越深表示存在异常的可能性越小，因此可以对内部构造及其特征进行判定。
(4)无线电波透视异常范围分布图
详见附图四：71003综采工作面无线电波透视异常范围分布图。根据71003综采工作面无线电波透视实测场强分布图，圈定透视异常区域分布范围。
(5)无线电波透视异常解释图
详见附图五：71003综采工作面无线电波透视异常解释图。据71003综采工作面无线电波透视实测场强分布图，对异常区内构造进行相应解释。
4、探测结论与验证情况
4.1、探测结论
根据YDT88矿用无线电波透视仪探测实测场强曲线值变化特征和岩石吸收系数CT成像图综合分析，得出探测区地质解释如附图四所示，本次探测区域内存在2处异常区。探测区域内未发现陷落柱，具体如表4-1所示(表中所列坐标均参考本次综合物探统一坐标)。

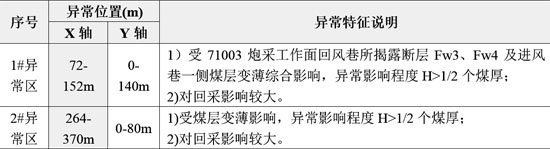

表4-1 探测解释异常区特征分析
4.2、验证情况2处异常区与实际揭露完全吻合。
5 结语
通过在安徽某矿71003综采工作面无线电波透视的应用中，证明无线电波透视是一种行之有效的地质异常体探测方法，同其他方法相比，具有以下特点：1)探测方法简单，探测费用大大降低；2)探测成果清晰直观，精度高，完全能够满足回采生产的技术要求。因此，无线电波透视在工作面探测地质异常体中具有广泛应用。
附图一 71003综采工作面无线电波透视探测实测场强曲线图
71003综采工作面回风巷发射、进风巷接收
71003综采工作面进风巷发射、回风巷接收

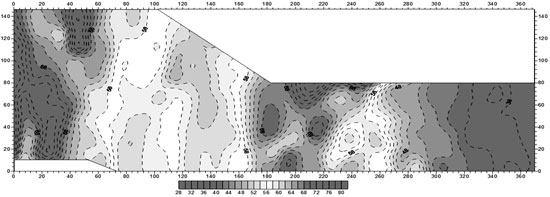

附图二 71003综采工作面无线电波透视探测场强分布图

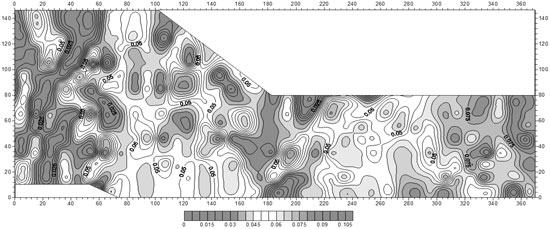

附图三 71003综采工作面无线电波透视探测SIRT反演吸收系数(CT成像)图

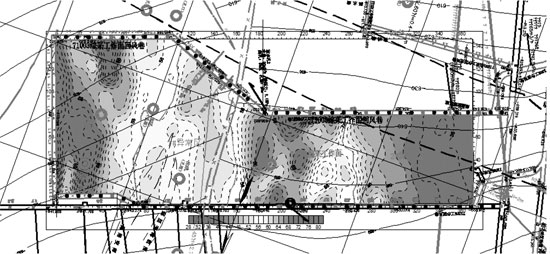

附图四 71003综采工作面无线电波透视探测异常范围分布图
附图五 71003综采工作面无线电波透视探测异常范围解释图
