技术支持中心 骆彬
通过各个区域办事处、部分客户的使用情况反馈，现阶段就瞬变电磁仪器的稳定性、巷道跟踪探测数据处理时参数变动大、不容易总结等问题，通过实例及其现场应用效果来论证，力求能有效的解决这些问题，为现场实际应用提供指导。
问题一：巷道跟踪超前探测数据处理时参数变动大、不容易总结掘进工作面超前跟踪探测，在没有构造的情况下，整条巷道的支护基本一致，探测环境大致相同；有时前后数据在处理时，深度系数、视电阻率系数存在很大差异，不方便总结区域参数，同时不容易总结目标体异常响应的阻值范围。其主要原因：一是锚网、锚杆、工字钢等金属，以及积水、电等干扰因素引起；二是由于每次探测地点不同，每次探测耦合条件不一致，特别是在有金属干扰条件下，不同耦合条件下引起的差距很大；以上两种原因会导致视电阻率系数、深度系数等出现一定差异，不容易总结同巷道跟踪超前探测的相关系数。
上述问题可以通过以下方法解决，方法一：通过观测系统来减少外界干扰因素的影响，由于巷道支护在没有构造的情况下基本一致，这种情况则需要数据采集时尽量减少支护等对数据的影响；在现场探测时，测线布置可以选择不在左右帮采集的数据，而是把原有的从180°、165°、150°、135°、120°、105°、90°、75°、60°、45°、30°、15°、0°的测线转化为135°、120°、105°、90°、90°、90°、90°、90°、75°、60°、45°的测线，同时在探测时把原有的45°、0°、-45°探测角度转为30°、0°、-30°角度，纵向上原有的90°、75°、60°、45°、30°、15°、0°、-15°、-30°、-45°、-60°、-75°、-90°测线转换为45°、30°、15°、0°、-15°、-30°、-45°的测线，同时保持掘进与探测同步，掘进80m探测一次。这样可以减少左右帮及其顶底板金属支护的影响，同时此观测系统可以达到超前探的效果。此观测系统多次探测的连续数据，通过软件处理可达到掘进巷道全空间跟踪探测的效果，同时可以有效的解决由于金属等因素引起的有时前后数据在处理时深度系数、视电阻率系数存在很大差异、不易总结区域参数及目标体异常响应阻值范围的问题。此观测系统的示意图如图1a、1b。

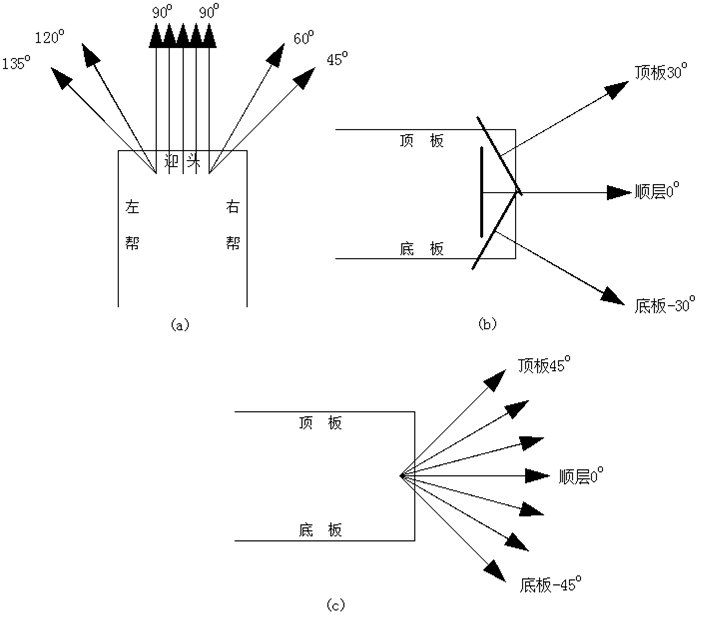

1a 单次超前观测系统

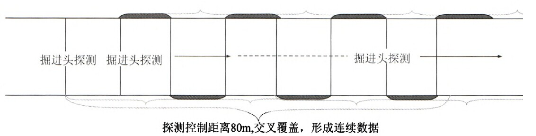

1b 交叉覆盖观测系统
方法二：由于巷道支护在没有构造变化情况下基本一致，这样现场的探测环境基本相同，可以在原有观测系统基础上，尽量清理好探测范围的浮煤沉渣，保证探测的耦合条件基本一致。在探测现场环境大致相同的条件下，保证耦合的一致性，可以有效的解决同一巷道多次探测前后数据在处理时深度系数、视电阻率系数存在很大差异、不易总结区域参数及目标体异常响应阻值范围的问题。
问题二：质疑仪器稳定性，在同一地点不同时间采集的数据处理成图后存在一些差异 仪器的稳定性，一是需要在同一地点重复采集多组数据来分析原始数据的一致性；二是在同一地点、不同时间段采集数据分析，要求耦合条件基本一致，分析数据的成果图；下面对以上两种情况进行试验分析：
以某矿底板为试验点，共布置三条测线，测线1从1#点到20#点采集，采集20个测点，每个测点重复两次，共采集40组数据；测线2从20#测点到1#测点采集，采集20个测点，每个测点重复两次，共采集40组数据（测线1、2采集过程中外界条件不变，耦合可能会出现些许差异）；分别对同一测线上同一测点的两组原始数据对比、两条测线成果图对比分析，其结果如下：

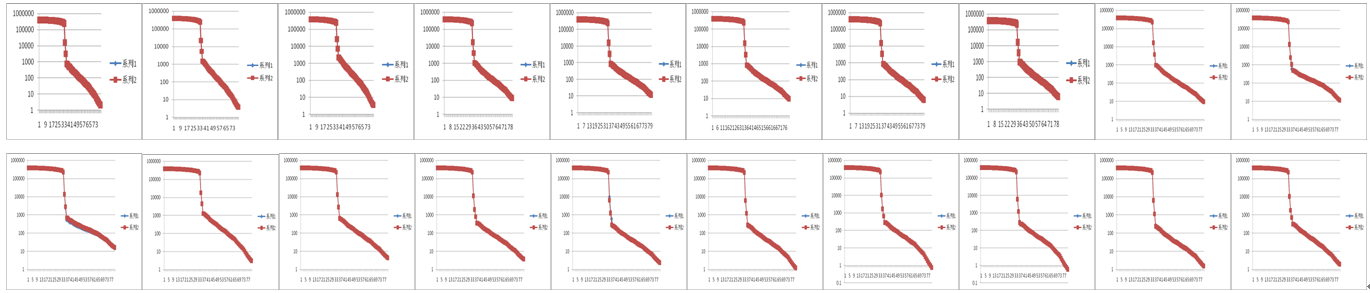

2a 测线1测点1#～20#电位衰减曲线

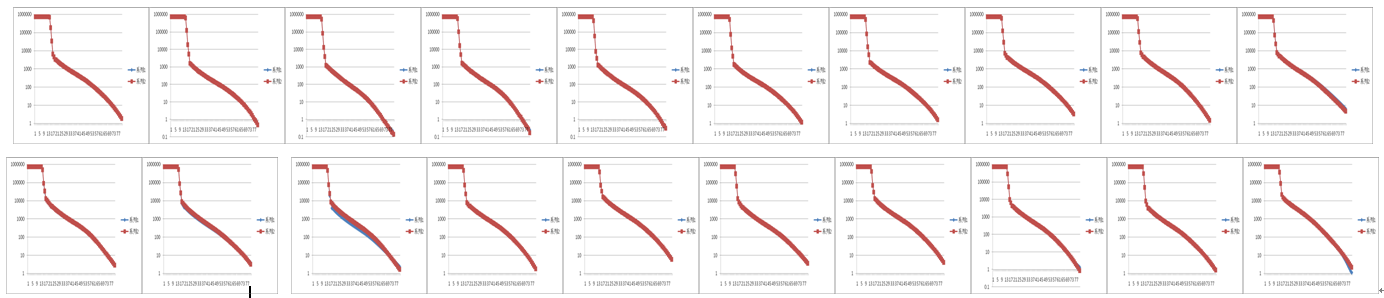

2b 测线2测点20#～1#电位衰减曲线

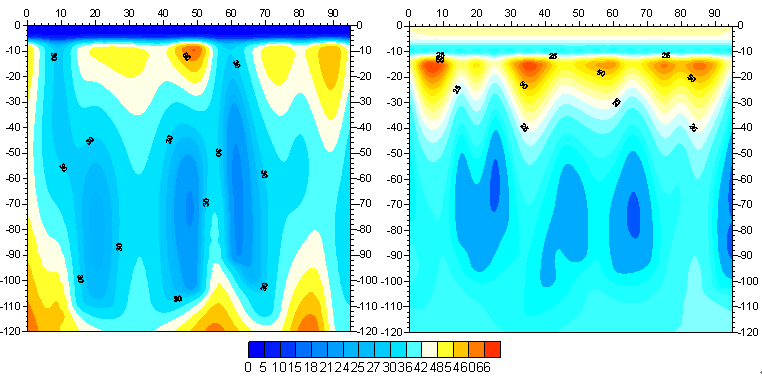

2c 测线1、2成果图对比
在同一迎头布置的两条测线，测线3和测线4保持耦合条件相对一致，每条测线布置5个测点，从120°到60°，每个测点采集5组数据，分别对同一测线上同一测点的5组原始数据对比、两条测线成果图对比分析，其结果如下：

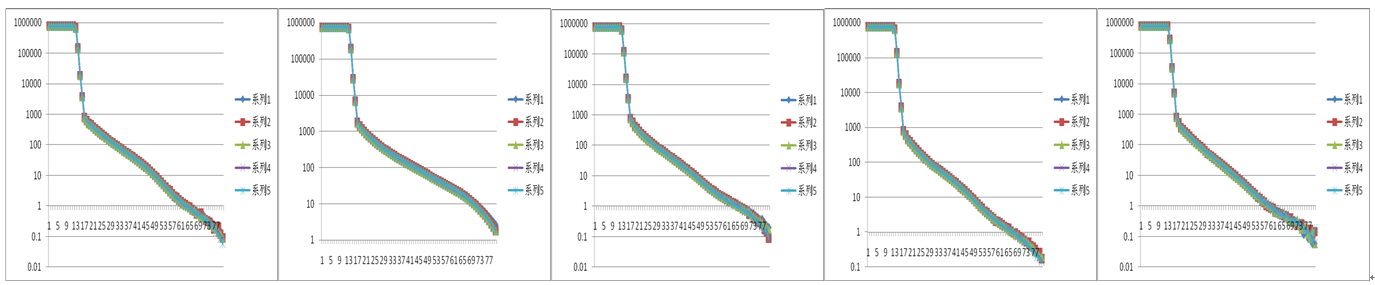

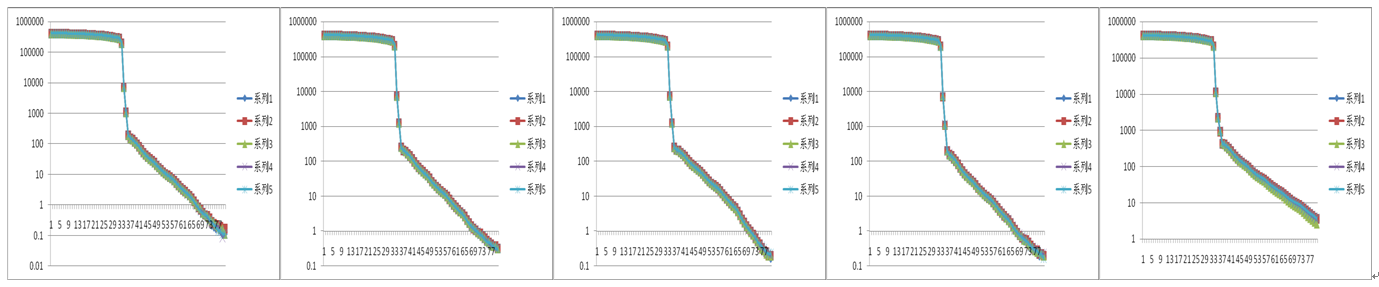

2d 测线3测点1#～5#电位衰减曲线
2e 测线4测点1#～5#电位衰减曲线

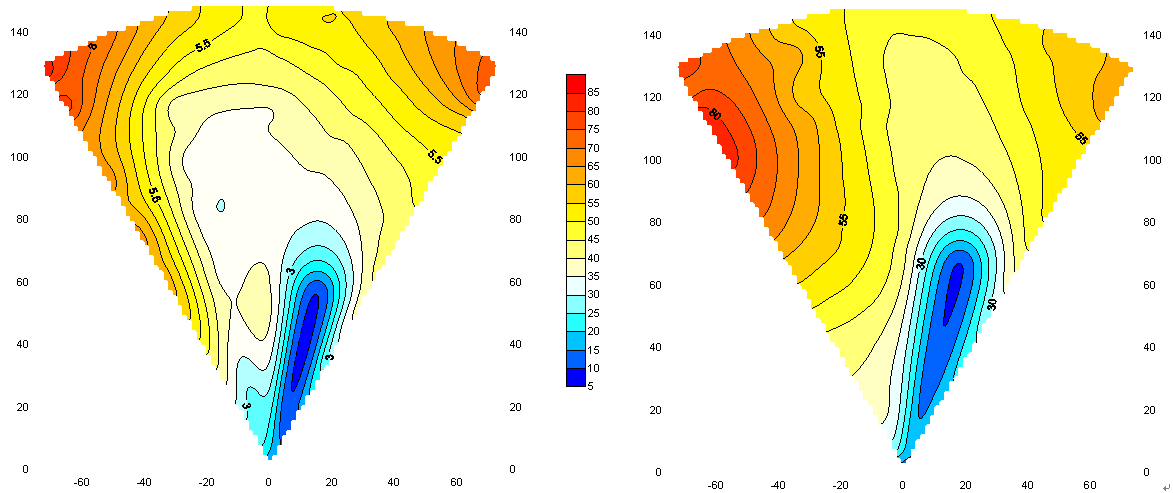

2f 测线3、4成果图对比
根据以上实验可得出如下结论：
（1）巷道超前探测，需要注意耦合条件的相对一致，从探测的结果可以看出，其异常响应一致，单测点的重复一致性很好；（2）仪器稳定性从单点数据的重复性看，在耦合条件相对一致的情况下，测线1、2成图结果相对一致，测线3、4成图结果相对一致，总体仪器稳定性很好；
（3）总的来说，现场施工时需尽量避免和减少电、金属、积水等外界因素的干扰，同时耦合条件尽量保持一致，特别是在不可避免的外界干扰因素情况下，更需保证线圈耦合的一致性。
