断层是岩石圈中顺破裂面发生明显位移的一种断裂构造，断层在自然界里发育广泛，是岩石圈中最重要的地质构造类型。断层的研究具有重要的理论意义和实际意义。一、断层的几何要素
断层面：断层是一种面状构造，断层面是一个将岩块或岩层断开顺着滑动的破裂面。因此断层的空间位置由其走向、倾向和倾角来加以确定。断层面往往不是一个简单平直的面，而是在走向、倾向甚至倾角都会发生变化的曲面，或者是一系列断裂面和次级破裂面组成的(断层)带。
断层线：是断层面与地面的交线——断层在地表的出露线。
断盘：断层面两侧沿断层面发生位移的岩块。如果断层是倾斜的：位于断层面上侧的一盘为上盘，位于断层面下侧的一盘为下盘，如图一所示。如果断层是直立的，则可按断盘相对于断层走向的方位描述，位于断层面东侧的一盘为东盘;位于断层面西侧的一盘为西盘，同理还有南盘、北盘。如果根据断层两盘相对滑动情况，则将相对上升的一盘叫上升盘，相对下降的一盘叫下降盘。

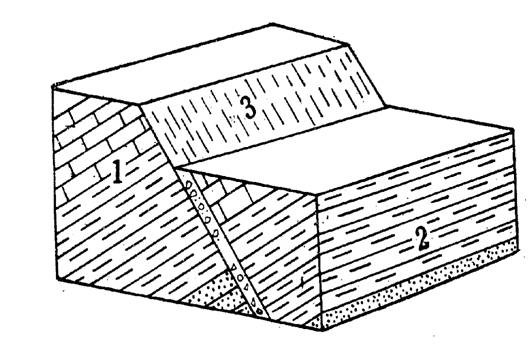

1.下盘;2.上盘;3.断层面
图一 断层的几何要素
二、断层位移断层位移：断层相邻盘运动所产生的空间位置距离。断盘的运动有两种类型：直移(线)运动：断层运动轨迹为一条直线;两断盘上未错动前的平行直线，运动后仍然平行;同一断盘上的任何点之间的相对距离不发生改变，如图二所示。旋转(曲线)运动：断层运动轨迹为一条曲线;两断盘上未错动前的平行直线，运动后不再平行;同一断盘上的不同点发生运动的相对距离不同，如图三所示。

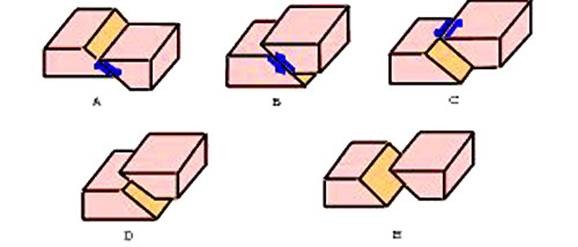

图二 直移运动的几种类型

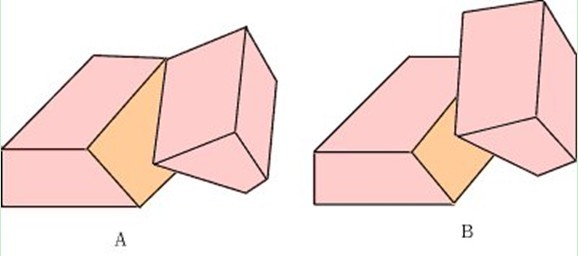

图三 旋转运动
总滑距(ab)：断层两盘实际的运动距离，错动后两个对应点之间的真实位移量。总滑距在断层面走向线上的分量称为走向滑距(ac);走向滑距与总滑距之间的锐夹角(∠cab)为总滑距的侧伏角。总滑距在断层面倾斜线上的水平分量称为倾斜滑距(cd);总滑距在水平面上的投影称为水平滑距(am)，如图四所示。 图四 断层划距与断距示意图
(二) 断距
断距是指被错断岩层在两盘对应(标志)层之间的相对距离。在垂直岩层走向和垂直断层走向的剖面上各种断距是不同的。
1、在垂直于被错断岩层走向剖面上可测得的断距有：
地层断距：断层两盘上对应层的垂直距离(ho);
铅直地层断距：断层两盘上对应层的铅直距离(hg);
水平(地层)断距：断层两盘上对应层的水平距离(hf)，如图四所示。
2、在垂直于断层走向的剖面上可测得的断距有：
视地层断距：断层两盘上对应层的垂直距离(h′o′)。
视铅直地层断距：断层两盘上对应层的铅直距离(h′g′)。
视水平(地层)断距：断层两盘上对应层的水平距离(h′f′)。如图四所示
二、断层分类
(一)断层与有关构造的几何关系分类
1、断层走向与褶皱轴向或区域构造线之间的几何关系分类如下：
纵断层：断层走向与褶皱轴向或区域构造线基本一致( F1 );
横断层：断层走向与褶皱轴向或区域构造线基本直交(F2);
斜断层：断层走向与褶皱轴向或区域构造线斜交( F3 )，如图五所示。

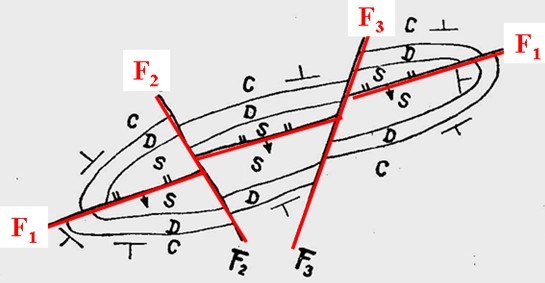

图五 断层走向与褶皱轴向或区域构造线之间的关系
走向断层：断层走向与岩层走向基本一致;
倾向断层：断层走向与岩层走向基本直交(垂直);
斜向断层：断层走向与岩层走向斜交;
顺层断层：断层面与岩层层理的原生地质界面基本一致(断层走向、倾向与岩层走向、倾向基本一致)。
(二) 断层两盘相对运动分类

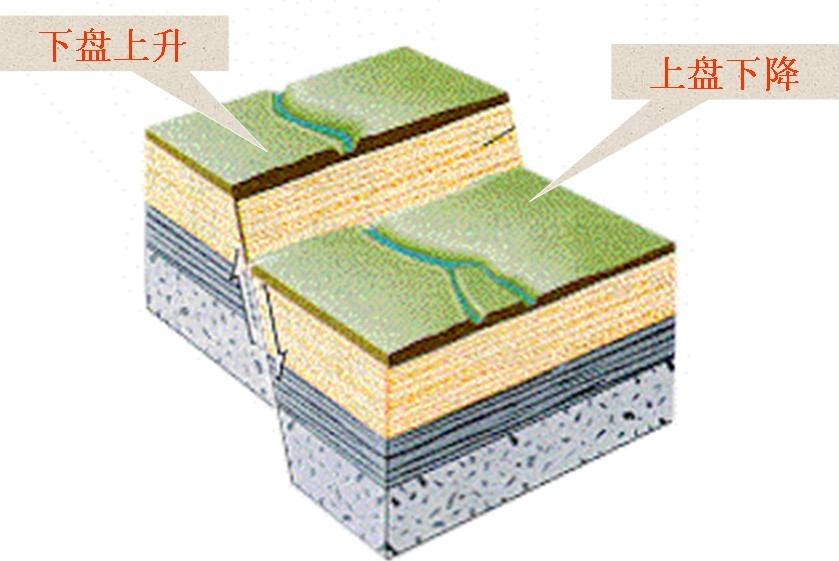

1 、正断层：上盘相对下盘向下滑动的断层，如图六所示。
图六 正断层示意图

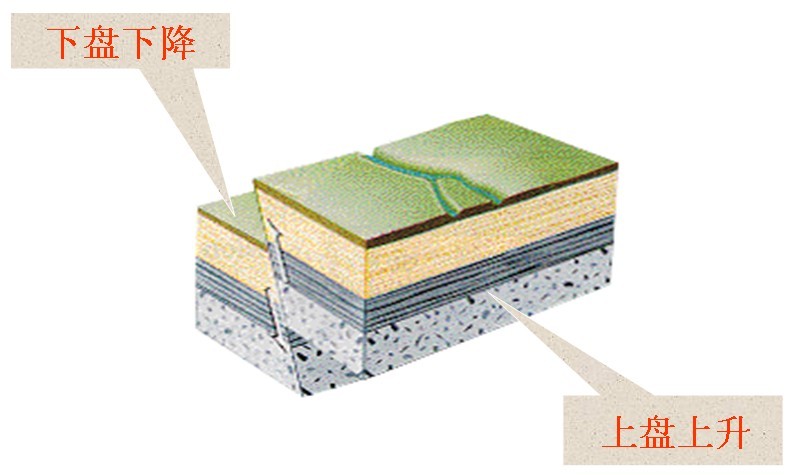

图七 逆断层示意图

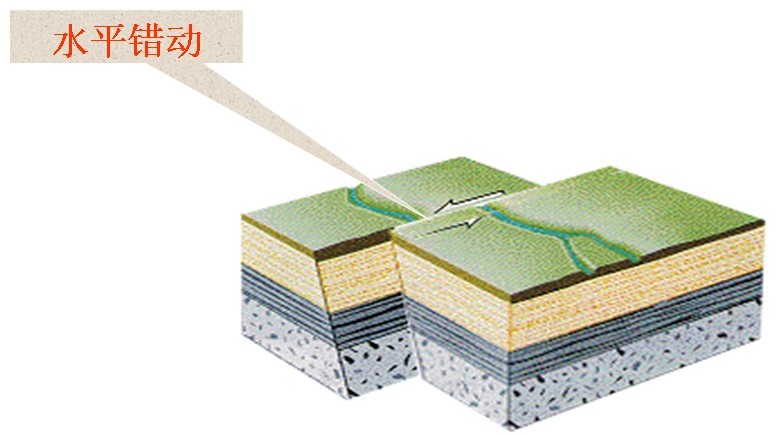

图八 平移断层示意图

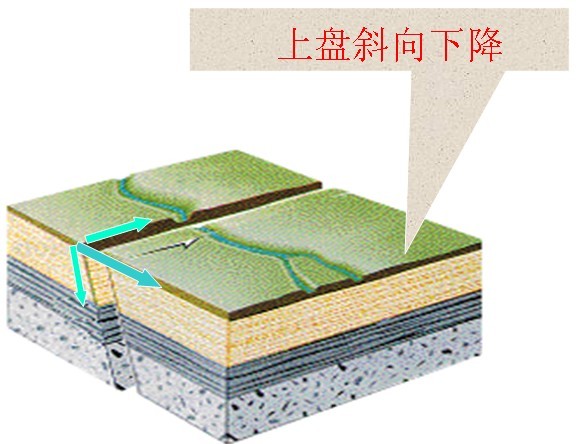

图九 正平移断层和平移正断层示意图

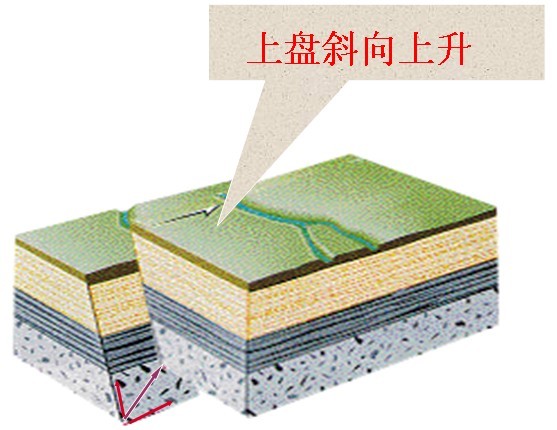

图十 逆平移断层和平移逆断层示意图
