CAD批量导出坐标主要应用于我们平时数据处理中坐标系建立环节，如瞬变电磁、无线电波坑透。本文以无线电波坑透软件为例。
第一步;根据现场编录，将发射点、接受点标注于采掘工程平面图上，之后用多段线按顺序将所有点连接到一起，如下图1所示。

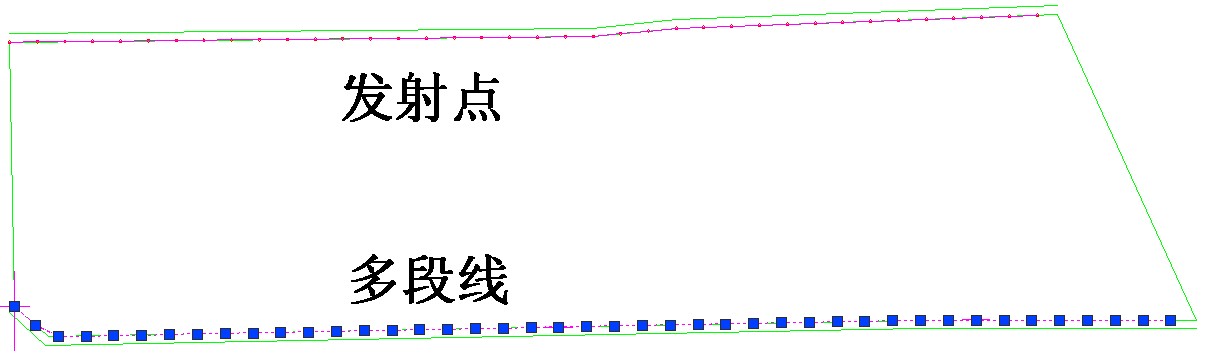

图1 观测系统平面示意图

第二步;选中多段线，在工具栏中，选中工具-查询-列表显示，或直接在命令栏中输入命令“li”，即会出现 　　

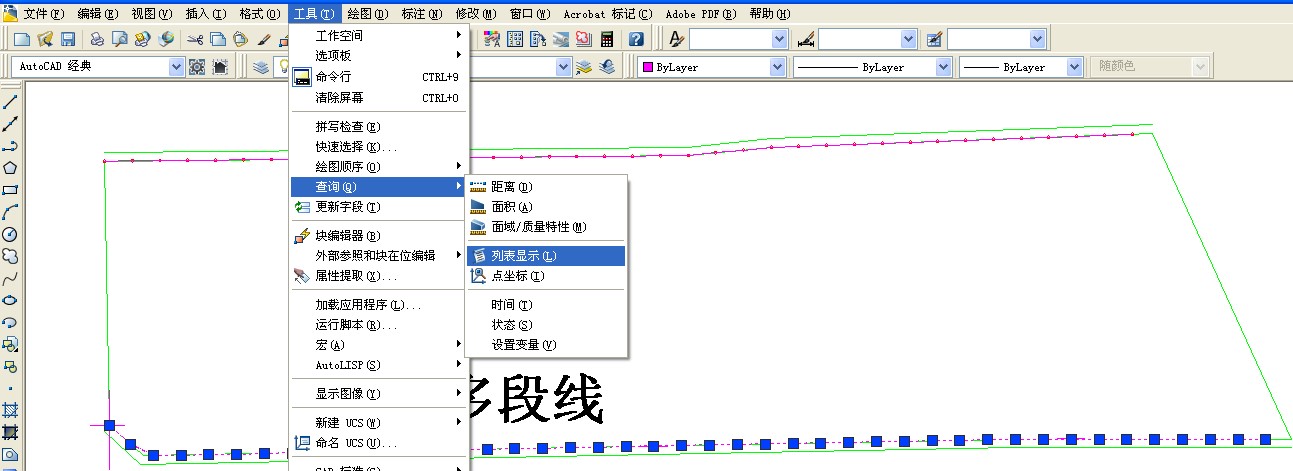

图2 批量查询点坐标 　　

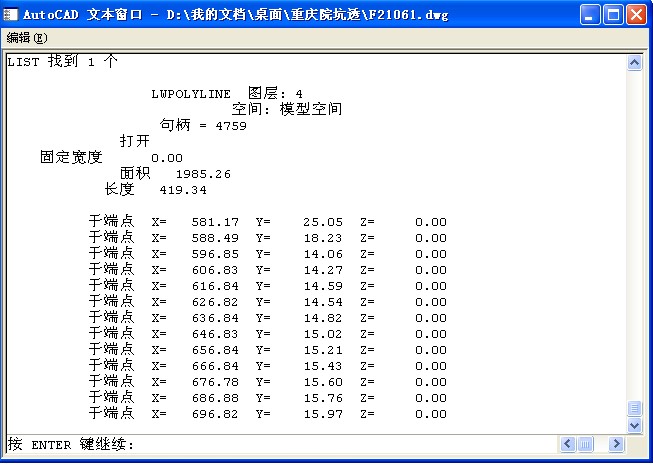

图3 CAD文本窗口显示坐标

第三步：将文本框中的坐标选中复制到EXCEL表格中，如图4所示。

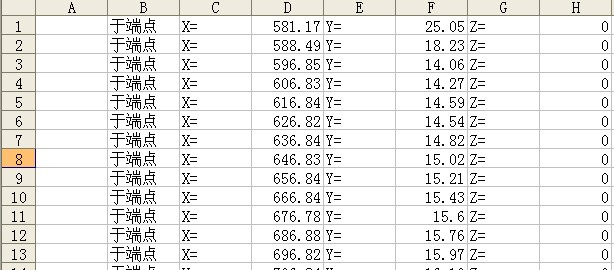

图4 坐标复制至EXCEL

第四步;将表格中除X、Y两列坐标外的均删除，以左下端坐标为坐标零点，将其原始坐标复制，取负，用自动求和功能换算出每个点相对坐标零点的相对坐标，如下图5所示

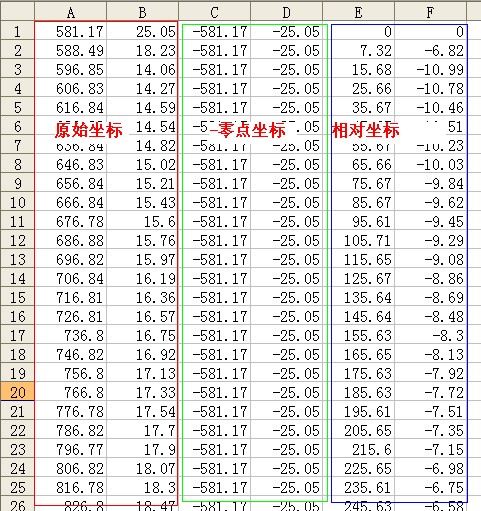

图5 相对坐标换算

另一条巷道各点导出同上所示，需注意的是，多段线也需从左点到右，两条巷道的坐标零点需为同一点。
第五步，将两巷各点相对坐标分别复制至解析软件巷道数据点坐标输入中，如下图所示。

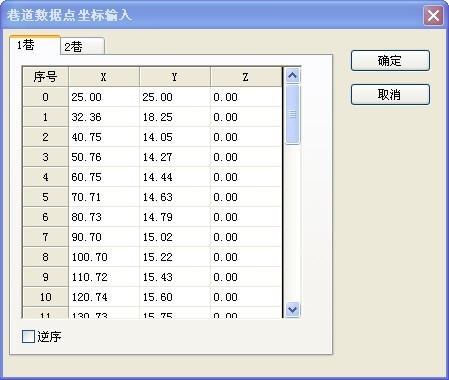

图6 巷道数据点坐标输入

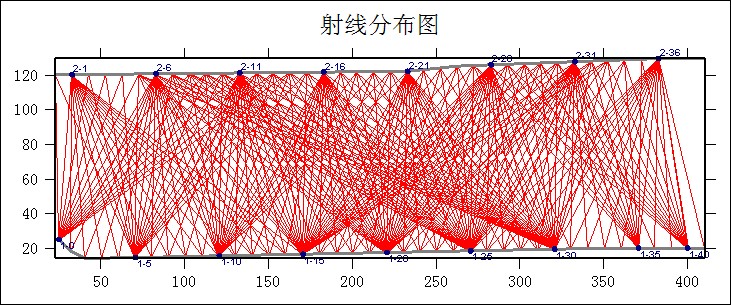

图7 射线分布图
