中原办事处 周友俊
电阻率是电法中最重要的物理参数,目前我司应用的三款电法仪器中的瞬变电磁仪系列和矿用并行直流电法仪系列仪器都是通过研究地下岩层的视电阻率值变化情况来分析判断确定异常区域的。所以了解并熟悉地下各种常见的岩矿石电阻率,有助于提高划分低阻异常区域的准确性,对我们电法勘探的开展以及发展有很大的意义。在电法勘探中,用来表征岩、矿石导电性好坏的参数为电阻率(ρ)或电导率(σ=1/ρ)。从物理学中已知,当电流垂直流过单位长度、单位截面积的体积时,该体积中物质所呈现的电阻值即为该物质的电阻率。
计算公式如下:
ρ=R×s/L=(△U/I)×(s/L)(Ω•m)
如下图,电阻率在直流电法探测中的应用。通过对比分析,找出视电阻率断面图中阻值相对较低的区域,或是与该区域正常电阻值差异很大的区域,来找水或构造。

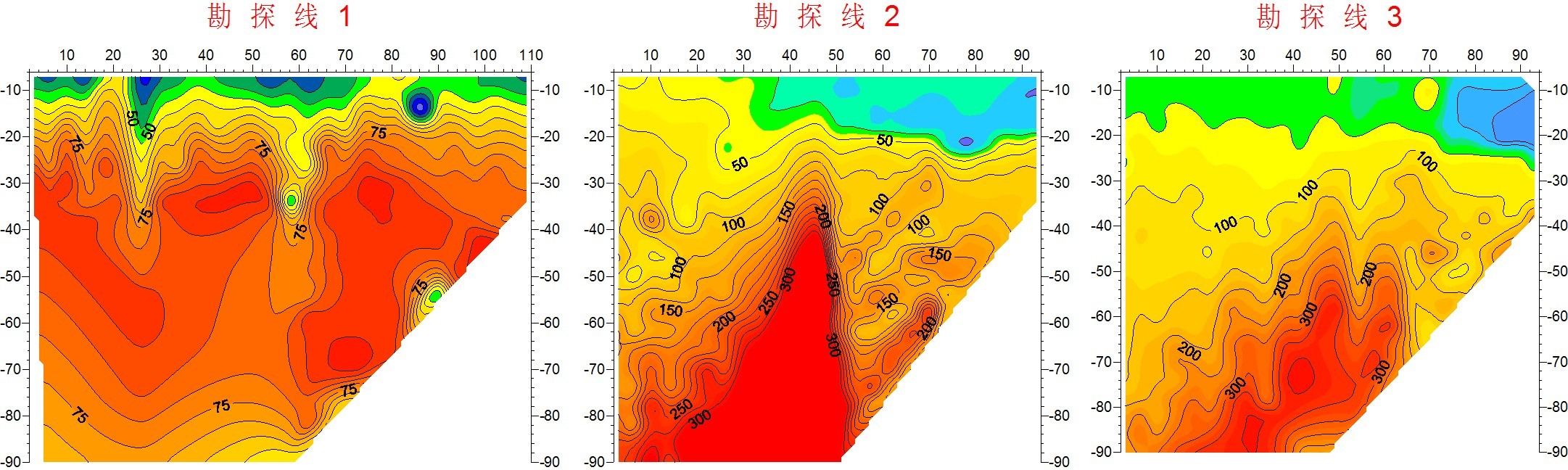

图一 视电阻率断面图
矿物的电阻率r:
金属导体:电阻率r很小,例如:金的电阻率r为2×10-8Ω•m,铜的电阻率r 为1.2—30 ×10-8Ω•m。
半导体:大多数硫化矿物如黄铜矿、黄铁矿、方铅矿等电阻率r小于1Ω•m。氧化矿物如铬铁矿、赤铁矿、软锰 矿等电阻率r大于1Ω•m。
固体电解质:造岩矿物如长石、石英、辉石、云母、方解石等电阻率大,大于106Ω•m。
下面是常见半导体矿物的电阻率值:

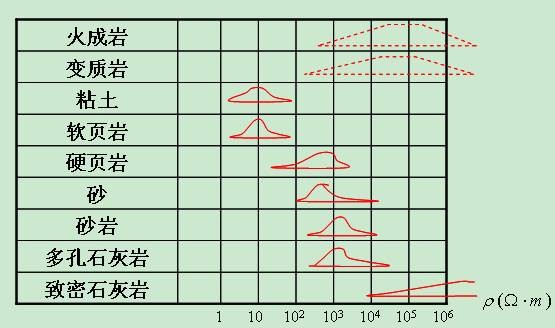

图二 几种岩石电阻率的分布曲线
1、 岩矿石电阻率与成分结构的关系
岩石电阻率与组成岩石的矿物的电阻率、矿物的含量和矿物的分布有关。当岩石中含有良导电矿物时,矿物导电性能能否对岩石电阻率的大小产生影响取决于良导矿物的分布状态和含量。如果岩石中的良导矿物颗粒彼此隔离地分布着,且良导矿物的体积含量不大,那么岩石的电阻率基本上与所含的良导矿物无关,只有当良导矿物的体积含量较大时(大于30%),岩石的电阻率才会随良导矿物的体积含量的增大而逐渐降低。但是,如果良导矿物的电连通性较好,即使它们的体积含量并不大,岩石的电阻率也会随良导矿物含量的增加而急剧减小。
2、岩矿石电阻率与所含水分的关系
沉积岩主要依靠孔隙水溶液来传导电流,因此岩层中水的导电性质将直接影响沉积岩的电阻率。在其他条件相同的情况下,岩层电阻率与岩层中水的电阻率成正比。影响水的导电性的主要因素是水中离子的浓度和水的温度。常见的岩层水一般含低或中等浓度的离子,岩层中水的含盐浓度增大,离子数量随之增多,溶液导电性将变好。同时岩层中水的导电性还与温度有关,它的电阻率将随温度的升高而降低。这是因为,一方面水中盐类的溶解度随温度的升高而增大,致使溶液中离子数量增多;另一方面,温度的升高还会降低溶液粘度,加快离子的迁移速度。
3、岩矿石电阻率与层理的关系
层理构造是大多数沉积岩和变质岩的典型特征,如砂岩、泥岩、片岩、板岩以及煤层等,它们均由很多薄层相互交替组成。这种岩石的电阻率具有明显的方向性,即沿层理方向和垂直层理方向岩石的导电性不同,称为岩石电阻率的各向异性。岩石电阻率的各向异性可 用各向异性系数λ来表示,定义为
式中,ρn代表垂直层理方向上的平均电阻率,称为横向电阻率;ρt代表沿层理方向的平均电阻率,称为纵向电阻率。
4、岩矿石电阻率与温度的关系

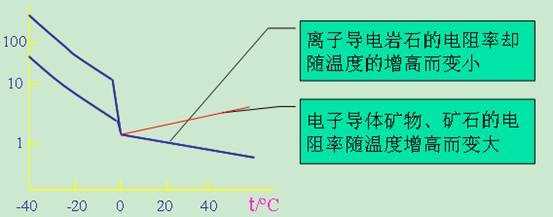

图三 岩石电阻率与温度的关系
例如,对油页岩进行加温实验时,温度升高到50~100℃时,试样的电阻率减小;温度继续升高至200℃时,试样电阻率增大;温度继续升高超过200℃时,试样电阻率急剧下降;当温度超过600℃后,试样电阻率又呈回升趋势。
5、岩矿石电阻率与压力的关系
岩石原生结构破坏是压力作用下岩石性质变化的主要原因。根据压力特征,这种破坏可能是岩石的压实,孔隙收缩,颗粒接触面积的增大,形成裂隙组,或是个别区域之间粘结性减小等等。
静水压力对岩石的压实作用最大,在静水压力作用下,岩石内出现残余变形,从而使孔隙度降低。此时压力对岩石电阻率的影响与岩石内液体和气体的含量有关,往往随压力的增大,干燥或者稍许含水岩石的电阻率减小,这是由于孔隙度降低、颗粒间接触良好的原因。 除此之外,岩石中孤立的含水孔隙在压力作用下闭合并形成连续的导电通路,也会使其电阻率减小。对于大多数岩石,当单轴压力由10Mpa增加到60Mpa时,可观测到岩石电阻率的剧烈变化。但是,某些粘土在压力作用下,由于孔隙中的水分被挤出,含水孔隙通道的截面缩小,从而使其电阻率增大。相反,在应力弱化作用下,岩石颗粒之间内部粘结性降低,致使岩石强度变小,岩石可碎性增强。当岩石内部裂隙发育但裂隙不充水时,岩石电阻率会增大,若裂隙充水,岩石电阻率会显著减小。
综上所述:影响岩、矿石电阻率的因素是多方面的,在金属矿产普查和勘探中,岩、矿石中良导电矿物的含量及结构是主要影响因素。在水文、工程地质调查和沉积区构造普查、勘探中,岩石的孔隙度、含水饱和度及矿化度等成了决定性因素。在地热研究、地震地质及深部地质构造研究中,温度及地应力变化却成了应考虑的主要因素。因此,熟悉并掌握岩矿石电阻率的基本知识是我们做好电法勘探的前提。
作者简介:
周友俊,男,安徽理工大学地球与环境学院地质工程专业,福州华虹驻中原办事处物探技术员。
