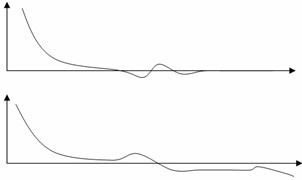

编者按：在井下进行数据采集时经常会出现如下不规范图形，并且进行多次测量仍是原样，广大用户朋友在使用这款仪器时，应该也碰到过此类问题。这类问题基本上是由于存在高阻，信噪比较低所致。下面，笔者就将他长期工作得到的一点心得与大家进行交流。         现场采集数据出现上述曲线时，笔者认为是由以下几个原因造成：
　　1、当左右帮有喷浆时，如果这时探测左右帮，这种情况时有发生。
　　2、当岩层比较致密，硬度很高且导电性较差时，这这种情况也必然发生。
　　3、当煤质较致密，煤层较硬(如山西的13#煤)，且没有相对低阻异常时，这种情况也是会发生的。当连续出现这种情况时，笔者个人认为前方应该没有问题(仅供参考)。
　　4、当仪器电量不够，发射时电流过小，发射信号较弱，导致接收时信号较弱，此时，常出现此类曲线。
　　5、现场条件非常好：周围没有任何干扰，有时也会出现这种曲线。
　　
        以上几点原因是笔者在实践中总结出来的，可能存在不足，敬请补充并予理解。
