摘要：目前瞬变电磁法在矿井开拓和生产掘进中广泛应用，已成为最主要的一种矿井物探方法。但是在使用中存在施工过于简单，施工方法单一，探测精度不高等问题。笔者通过大量实践，总结出了一些提高矿井瞬变电磁法探测质量的经验方法，并结合实例说明了，通过合理的施工布置可以大幅提高瞬变电磁法的探测精度。
　　关键词：深部巷道;瞬变电磁;观测系统;探测密度;工作面探测;探测扇面;导水通道
　　一、瞬变电磁观测系统分析及优化
　　1、瞬变电磁法的主要特点
　　瞬变电磁法非常适合在空间狭小，条件复杂的矿井环境下应用，是目前在矿井探水中应用最广泛的物探方法^[1-3]，该方法主要有以下特点：
　　1)测量设备轻便，工作效率高;
　　2)采用小线圈测量，点距更密(一般为2～10m)，体积效应降低，横向分辨率提高;
　　3)测量装置靠近目标体，异常体感应信号强，具有较高的探测灵敏度;
　　4)小线框发射电磁波的方向性明显，探测目标区域更具针对性
　　5)非接触式方法，不受接触条件影响等。
　　2、瞬变电磁法的使用局限
　　与此同时，瞬变电磁法在实际应用中也受各种条件制约^[4-7]，主要表现在：
　　1)施工环境需要清理，探测中受到的干扰因素多，而且近;
　　2)纵向分辨率低，对低阻区域到探测位置的直线距离把握不准;
　　3)低阻屏蔽，其主要影响是屏蔽了低阻区域后方的信息，不能判断低阻区域的纵向范围，限定了当次探测的有效深度，只能达到最近低阻范围的近边界，在此低阻之后的情况一般无法探测到。如图1低阻区距离限制探测深度示意图所示：　　 　　4)近距离内有效信号受到一次场压制，存在盲区。
　　3、提瞬变电磁法探测精度的方法
　　针对以上的这几点问题，作者进行了大量的试验，总结出了几点提高瞬变电磁法探测精度的方法，主要包括以下几点：

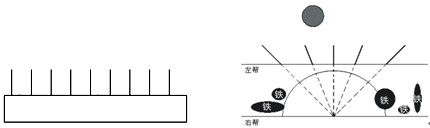

　　1)提高探测密度，提高探测的横向分辨率。以工作面探测为例，施工方案如图2 帮内等间距测点观测系统示意图所示，探测点的密度应控制在3-5m之间，太大会造成探测精度降低，无法控制异常区域的横向间的联系。

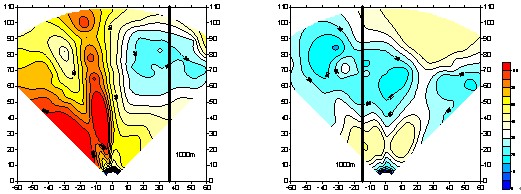

　　2)在统一背景条件下进行探测。例如在工作面探测时一般采用图二所示的等间距观测系统。但在巷道中经常存在大量的金属，在受到金属设备干扰的情况下，其解析难度较大，此时可以选择一段没有金属设备的位置，布置扇形观测系统，即可有效的统一背景场，提高探测的准确性，降低解析难度，如图3， 帮内扇形测点观测系统示意图所示。　　 　　3)不同方向对同一位置进行多次探测覆盖，如图4对低阻区域多次探测覆盖示意图所示。在图5所示实例中，黑色线表示巷道1000m位置侧帮，从巷道1036m和981m两个位置布置扇形观测系统对1000m侧帮内70m位置的低阻区域进行探测并对结果进行对比分析。两次探测在异常区形成叠加覆盖，以此消除低阻屏蔽的影响，有助于正确分析出低阻范围的大小，准确判断该低阻区域的边界位置。
